Šiandienos sparčiai besivystančiame{0}}elektrifikacijos ir atsinaujinančios energijos pasaulyje akumuliatoriai tapo plakančia inovacijų širdimi-nuo elektrinių transporto priemonių (EV) iki e-dviračių, energijos kaupimo sistemų ir išmaniųjų įrenginių. Tačiau baterijos koncepcijos pavertimas patikimu masinės gamybos-produktu yra kur kas daugiau nei techninė užduotis; tai sudėtinga inžinerinė kelionė, kuriai reikalingas tarpdisciplininis-bendradarbiavimas, tiksli kontrolė ir nuolatinis optimizavimas.
Šiame straipsnyje pateikiamas visas akumuliatoriaus kūrimo procesas – nuo prototipo iki masinės gamybos, paaiškinama, kaip profesionalūs OĮG/ODM gamintojai idėjas paverčia realiais, rinkai{0}}paruoštais akumuliatorių paketais.
Kodėl baterijų kūrimas yra sistemos inžinerija
Baterijų kūrimas nėra tiesiog elementų surinkimas į pakuotę. Tai sistemų inžinerijos procesas, apimantis elektrochemijos, medžiagų mokslo, mechaninio projektavimo, elektronikos ir gamybos žinias{1}}.
Sėkmingai veikiantis akumuliatorius turi užtikrinti tinkamą balansą tarp:
- Našumas: energijos tankis, ciklo trukmė, įkrovimo greitis
- Sauga: terminis stabilumas, apsauginis dizainas, atitiktis sertifikavimui
- Kaina ir gamybiškumas: keičiamas dizainas ir tiekimo grandinės efektyvumas
Šiuolaikinėse ličio{0}}jonų ir LiFePO₄ ekosistemose kiekvienas dizaino sprendimas-nuo ląstelių chemijos iki BMS algoritmo-paveikia galutines išlaidas, našumą ir saugą. Šios sistemos-lygio pusiausvyros supratimas yra raktas į veiksmingą produktų kūrimą ir tvarų konkurencingumą.
1 etapas: reikalavimų apibrėžimas ir koncepcijos projektavimas
Kiekvienas puikus akumuliatoriaus projektas prasideda nuo aiškaus apibrėžimo, ką gaminys turi pasiekti.
Rinkos ir techninių reikalavimų analizė
Įvairios pramonės šakos turi labai skirtingus prioritetus:
- EV akumuliatoriai: sutelkite dėmesį į energijos tankį ir greito{0}}įkrovimo galimybę
- E-dviračio ar e-paspirtuko akumuliatoriai: pirmenybę teikite dydžiui, svoriui ir ilgaamžiškumui
- Energijos kaupimo sistemos: pabrėžkite ciklo trukmę ir ekonomiškumą
- Buitinė elektronika: reikalauja kompaktiškumo ir saugumo
Šie rinkos poreikiai paverčiami techniniais parametrais, tokiais kaip vardinė įtampa, talpa, vidinė varža, ciklo trukmė, iškrovos greitis ir darbinė temperatūra. Tuo pačiu metu kūrėjai turi atsižvelgti į išlaidų apribojimus, nes tokios medžiagos kaip katodo aktyviosios medžiagos (pvz., NCM, LFP) ir elektrolitai sudaro 60–70 % visų išlaidų.
Koncepcijos projektavimas ir galimybių patvirtinimas
Kai apibrėžiamos pagrindinės specifikacijos, inžinieriai parenka ląstelių chemiją (LFP – saugumui ir ilgaamžiškumui, NCM – didesniam tankiui) ir pradeda 3D modeliavimą bei prototipo korpuso projektavimą.
Ankstyvieji pavyzdžiai dažnai gaminami naudojant CNC apdirbimą arba 3D spausdinimą, todėl komandos gali greitai patvirtinti struktūrą, dydį ir terminį dizainą prieš investuojant į masinės{1}}gamybos formas.
2 etapas: Inžinerinis prototipo kūrimas
Patvirtinus koncepciją, projektas pereina prie inžinerinio prototipo{0}}tilto tarp idėjos ir gaminamo produkto.
Medžiagų sistemos ir elektrodų kūrimas
Šiame etape pagrindinis dėmesys skiriamas{0}}katodo/anodo formulių koregavimui, dangos vienodumui ir suspensijos valdymui.
- Katodas: dažnai aliuminio folijos pagrindas; dangos storis ir ritinėlio -presavimo tankis (3,3–3,5 g/cm³ NCM) tiesiogiai veikia pajėgumą.
- Anodas: vario folijos pagrindas; grafito ir silicio kiekio pusiausvyra lemia ciklo stabilumą.
- Elektrolitas: priedai ir Li-druskos koncentracija yra optimizuoti stabiliam SEI susidarymui ir mažai varžai.
Mechaninis ir šilumos valdymo projektavimas
Akumuliatoriaus konstrukcija turi užtikrinti standumą, izoliaciją ir efektyvų šilumos išsklaidymą.
Šiluminis modeliavimas padeda išlaikyti ±2 laipsnių temperatūros skirtumus modulių viduje,-svarbiai prailginant tarnavimo laiką.
Kai kuriuose išplėstiniuose paketuose integruotos fazinės{0}}medžiagos arba šildymo vamzdžiai, kad būtų valdomos ekstremalios sąlygos.
Baterijų valdymo sistemos (BMS) kūrimas
BMS veikia kaip akumuliatoriaus „smegenys“, valdantis saugumą, energijos balansą ir ryšį.
Pagrindinės funkcijos apima:
Tikslus SOC/SOH įvertinimas (naudojant prisitaikančius Kalmano filtrus, paklaida Mažiau arba lygi 3 %)
Ląstelių balansavimas, siekiant pagerinti naudingą pajėgumą
Šiluminis derinimas su aušinimo sistema
Atitikimas ISO 26262 funkcinės saugos standartams
Aparatūros-ciklo{-bandymas (HIL) užtikrina, kad BMS veiktų patikimai bet kokiomis gedimo sąlygomis.
3 etapas: proceso plėtra ir bandomoji gamyba
Prieš pradėdami masinę gamybą, inžinieriai turi patvirtinti, kad projektavimo tikslas gali būti nuosekliai kartojamas dideliu mastu.
Elektrodų gamybos procesas
Tai apima tikslų srutų maišymo, dengimo, džiovinimo ir kalandravimo valdymą:
- Optimalus srutos klampumas užtikrina vienodą dangą ir sukibimą.
- Dvipusė{0}} danga padidina pralaidumą, tačiau reikalauja pažangaus įtempimo valdymo.
- Kalandravimas apibrėžia elektrodo tankį; per didelis suspaudimas kenkia ciklo trukmei.
Ląstelių surinkimas ir formavimas
Priklausomai nuo formos faktoriaus:
- Žaizdų ląstelės yra veiksmingos cilindriniams formatams (iki 4 PPM greičio).
- Sudėtos ląstelės pasiekia didesnį energijos tankį ir geresnę konsistenciją, todėl pirmenybė teikiama kietojo{0}}kūno ar maišelių dizainui.
Formavimosi ir senėjimo procesai yra labai svarbūs{0}}laipsniškas įkrovimas sukuria stabilų SEI sluoksnį, o tikslus talpos įvertinimas garantuoja produkto nuoseklumą.
4 etapas: testavimas, patvirtinimas ir sertifikavimas
Jokia baterija nepatenka į rinką be išsamaus patvirtinimo, užtikrinančio saugumą, našumą ir ilgaamžiškumą.
Veikimo ir ciklo testai
Akumuliatorių būklė vertinama{0}}daug:
- Talpa ir vidinis atsparumas įvairioms temperatūroms (-30 laipsnių –60 laipsnių)
- Veikia 25 laipsnių ir 45 laipsnių kampu, esant 1C įkrovimui / iškrovimui
- Kalendorius sensta aukštoje temperatūroje{0}}saugant
Saugos testai
Apima perkrovos, trumpojo jungimo,{0}}suspaudimo, vibracijos, šiluminio šoko ir nagų įsiskverbimo bandymus.
Šiluminio bėgimo modeliavimas yra labai svarbus norint įvertinti šilumos sklidimą{0}}tvirtas ląstelių atstumas, o ventiliacijos konstrukcija gali atidėti grandininę reakciją daugiau nei 15 minučių.
Atitiktis ir sertifikatai
Priklausomai nuo tikslinių rinkų, sertifikavimas gali apimti:
- UN38.3, CE, IEC62133 – eksportui ir transportavimui
- UL2271/1973, SAE J2929 – Šiaurės Amerikos standartams
- GB38031 – Kinijos EV akumuliatoriams
Planuojant sertifikavimą 3–6 mėnesiams į priekį, išvengiama gamybos vėlavimų ir užtikrinamas sklandus pristatymas visame pasaulyje.
5 etapas: masinė gamyba ir nuolatinis tobulinimas
Kai projektavimas ir patvirtinimas baigtas, projektas pradedamas masine gamyba{0}}kur inžinerinis tikslumas atitinka gamyklos discipliną.
Gamybos linijos nustatymas ir patvirtinimas
Šiuolaikinės ličio baterijų gamyklos pasiekia daugiau nei 80% automatizavimo.
Pjovimas lazeriu, preciziškas krovimas ir automatizuotas suvirinimas užtikrina nuoseklumą, o PPAP (gamybos dalies patvirtinimo procesas) patvirtina CPK vertes, viršijančias 1,33, esant kritiniams parametrams.
Kokybės kontrolė ir tiekimo grandinės valdymas
Įdiegus MES ir SPC sistemas, realiuoju laiku{0}}sekama 200+ kokybės kontrolės taškai, todėl atmetimo procentas sumažėja iki 40%.
Žaliavos (pvz., katodo miltelių dalelių dydis, drėgmės kiekis) yra stebimos siekiant užtikrinti atsekamumą ir ilgalaikį stabilumą.
Vykdomas optimizavimas
Masinė gamyba – ne pabaiga,{0}}tai nuolatinio tobulėjimo pradžia.
Atsižvelgdami į klientų atsiliepimus ir analizuodami lauko duomenis, inžinieriai gali patobulinti struktūrą, optimizuoti BMS algoritmus (naudodami OTA naujinius) ir parengti naujos kartos naujoves, pvz., kietojo-kūno integraciją arba greitesnes įkrovimo platformas.
Išvada
Kelionė nuo prototipo iki masinės gamybos atspindi šiuolaikinės inžinerijos{0}}bendradarbiavimo meną, vientisą mokslo, dizaino ir gamybos disciplinos derinį. Kiekviename etape reikia žinių, bandymų ir komandinio darbo elektrochemijos, mechaninio projektavimo ir programinės įrangos sistemose. Brendus naujos-kartos technologijoms, pvz., kietojo kūno-ir natrio{5}}jonų akumuliatoriams, procesas vystysis.
GEB yra „General Electronics Technology Co., LTD“ prekės ženklas ir profesionalase{0}}dviračių akumuliatorių gamintojas.

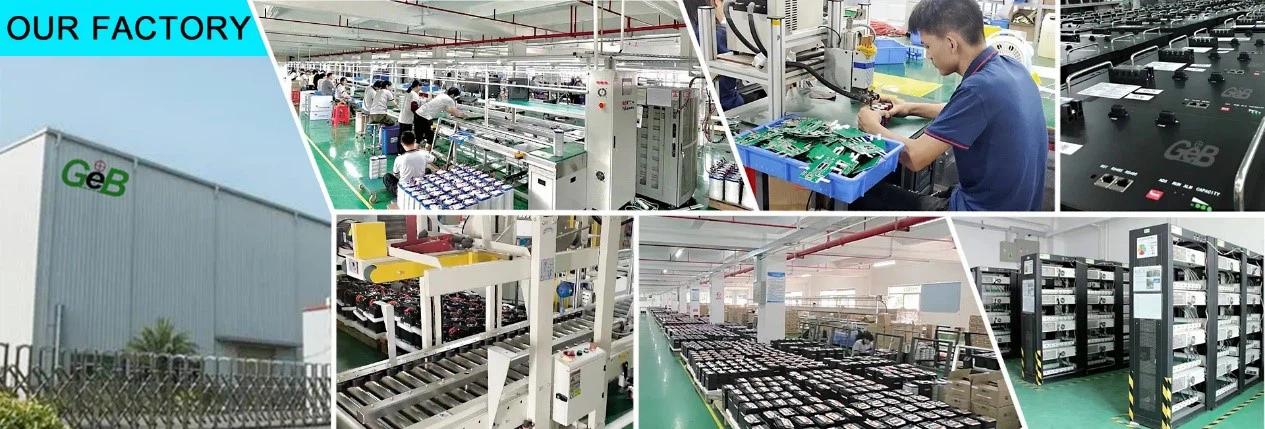

Nuo pat mūsų gamyklos įkūrimo 2009 m. GEB buvo pasišventęs tiekti aukštos-kokybės, didelio-našumo ir aplinkai nekenksmingas ličio baterijas Europos ir Šiaurės Amerikos e-dviračių rinkoms. Per daugelį metų mes sukūrėme tvirtą reputaciją tarp pasaulinių klientų, laikydamiesi savo pagrindinių vertybių – inovacijų, kokybės, paslaugų ir atsakomybės.

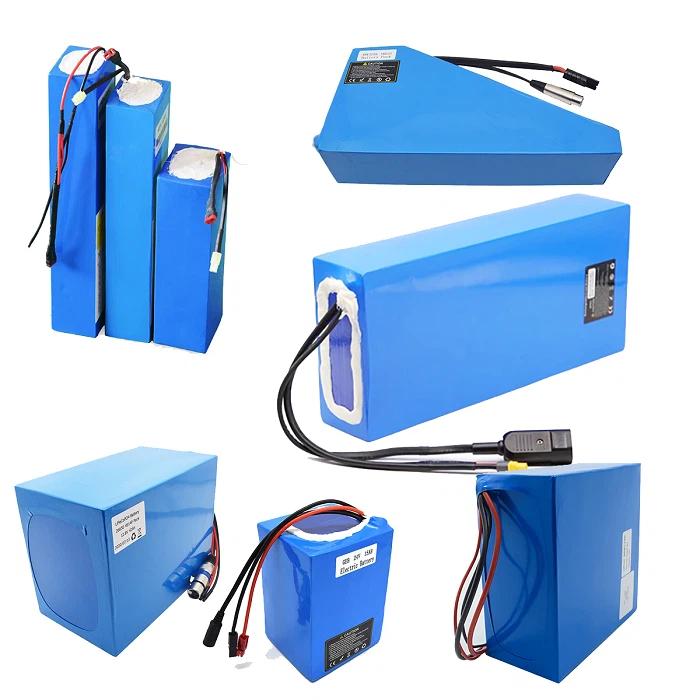

Kaip profesionalus OEM/ODM baterijų gamintojas, GEB siūlo išsamų sprendimą nuo individualaus dizaino ir prototipų kūrimo iki masinės gamybos. Susisiekite su mumis šiandien ir sužinokite daugiau apie akumuliatoriaus sprendimus.
