Kalbant apie elektrinius dviračius (e-dviračius), akumuliatorius yra sistemos širdis. Tai varo variklį ir lemia jūsų važiavimo diapazoną bei našumą. Tačiau daugeliui e-dviračių entuziastų ir motociklininkų dažnai kyla klausimas: kaip dviratyje prijungti dvi baterijas? Nesvarbu, ar norite padidinti savo dviračio atstumą, pagerinti jo veikimą ar tiesiog prailginti akumuliatoriaus naudojimo laiką, dviejų akumuliatorių prijungimas gali būti veiksmingas sprendimas. Bet kaip tiksliai tai darote? Ir, dar svarbiau, kokios yra geriausios praktikos, kaip tai daryti saugiai?
Šiame išsamiame vadove mes gilinsimės į dviejų akumuliatorių prijungimo prie jūsų elektroninio dviračio procesą, paaiškinsime skirtingas konfigūracijas, pabrėžsime saugos priemones ir pateiksime praktinių patarimų, kaip užtikrinti optimalų veikimą. Šio straipsnio pabaigoje turėsite visą informaciją, kurios jums reikia norint saugiai ir efektyviai prijungti dvi baterijas prie savo elektroninio dviračio.

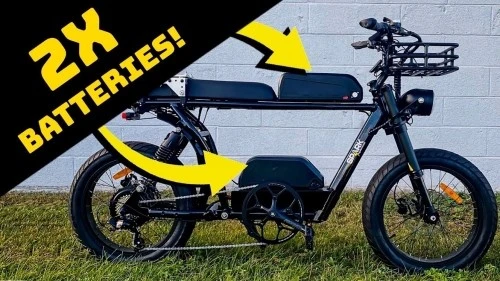

Kodėl norėtumėte dviratyje prijungti dvi baterijas?
Prieš pereidami prie techninių dalykų, kaip prijungti dvi dviračio baterijas, pirmiausia aptarkime, kodėl galbūt norėsite tai padaryti.
Padidintas atstumas: dažniausia dviejų akumuliatorių prijungimo priežastis yra padidinti bendrą elektrinio dviračio atstumą. Prie sąrankos pridėję kitą bateriją galite dvigubai padidinti vatvalandės (Wh) įvertinimą, o tai tiesiogiai įtakoja atstumą, kurį jūsų el. dviratis gali nuvažiuoti vienu įkrovimu.
Didesnė talpa: Naudodami dvi baterijas, ypač su didesnės talpos, pvz., 48V 20Ah arba 48V 10Ah, galite užtikrinti ilgesnį įkrovimą, ypač važiuojantiems tolimais atstumais arba tiems, kurie naudoja savo elektroninį dviratį sudėtingoje vietovėje.
Našumo padidinimas: su dviem nuosekliai arba lygiagrečiai prijungtais akumuliatoriais galite tiksliai sureguliuoti savo elektroninio dviračio veikimą. Tai reiškia, kad variklis turi daugiau galios, kad būtų greitesnis greitis, geresnė kilimo galimybė ir efektyvesnis energijos naudojimas važiuojant.
Pagrindinė terminija, kurią turite žinoti
Prieš pasinerdami į nuoseklų vadovą, apibrėžkime keletą svarbių terminų, kurie iškils, kai aptarsime, kaip prijungti dvi baterijas į savo elektroninį dviratį:
Ampervalandės (Ah): Tai yra akumuliatoriaus talpa, dažnai vadinama "ampvalandžių įvertinimu". Didesnis Ah įvertinimas reiškia, kad baterija gali sukaupti daugiau energijos, o tai lemia ilgesnį veikimo laiką.
Vatvalandės (Wh): vatvalandės matuoja, kiek energijos baterija gali tiekti per tam tikrą laikotarpį. Tai įtampos ir ampero valandų sandauga (Wh=V x Ah). Daugiau vatvalandžių reiškia daugiau energijos, taigi ir ilgesnį važiavimo atstumą vienu įkrovimu.
Įtampa (V): įtampa nustato, kiek energijos akumuliatorius tiekia varikliui. Įprasta e-dviračių įtampa yra 36 V, 48 V, o kartais ir 72 V. Akumuliatorių jungimas nuosekliai padidina įtampą, o jungiant lygiagrečiai padidina bendrą talpą.
Akumuliatoriaus valdymo sistema (BMS): BMS yra labai svarbi norint valdyti akumuliatorių sveikatą ir saugą. Tai užtikrina, kad akumuliatoriai būtų subalansuoti, apsaugo juos nuo perkrovimo ir užtikrina saugų iškrovimo lygį.
Žingsnis po žingsnio vadovas: kaip prijungti dvi baterijas prie savo elektroninio dviračio
1. Supraskite akumuliatoriaus konfigūravimo parinktis
Yra du pagrindiniai būdai, kaip prijungti dvi baterijas prie savo elektroninio dviračio: nuosekliai arba lygiagrečiai.
Serijinis prijungimas: Kai jungiate baterijas nuosekliai, padidinate bendrą sistemos įtampą, išlaikant tokią pat talpą. Pavyzdžiui, nuosekliai prijungus dvi 48V 10Ah baterijas, bendra įtampa bus 96V, tačiau talpa išliks 10Ah. Šis metodas dažnai naudojamas, kai reikia didesnės įtampos galingiems varikliams palaikyti arba maksimaliam dviračio greičiui padidinti.
Lygiagretus jungimas: Kai jungiate baterijas lygiagrečiai, įtampa išlieka tokia pati, bet talpa padvigubėja. Pavyzdžiui, lygiagrečiai prijungę dvi 48 V 10 Ah baterijas, iš viso gausite 48 V 20 Ah, o tai reiškia, kad talpa bus dvigubai didesnė, tačiau įtampa išliks ta pati. Tai ideali sąranka norint padidinti diapazoną, nedarant įtakos variklio galiai.
Kiekvienas ryšio tipas turi savo privalumų. Jei jums reikia didesnės įtampos, kad būtų užtikrintas greitis arba atitiktų jūsų variklio reikalavimus, serija yra tinkamas būdas. Jei norite išplėsti diapazoną nekeičiant variklio veikimo, geriausias pasirinkimas yra lygiagreti.
2. Įsitikinkite, kad baterijos yra suderinamos
Ne visos baterijos yra suderinamos viena su kita. Kai prijungiate dvi baterijas, labai svarbu, kad jos būtų:
Ta pati įtampa: dėl saugumo ir efektyvumo įsitikinkite, kad abiejų baterijų įtampa yra tokia pati. Sujungus dvi skirtingos įtampos baterijas, gali sutrikti pusiausvyra, o tai gali sukelti neefektyvumą ir galimą žalą.
Ta pati chemija: baterijų chemija turi sutapti. Pavyzdžiui, jei viena baterija yra ličio geležies fosfato (LiFePO4), o kita – standartinė ličio jonų baterija, jos gali gerai neveikti kartu. Dauguma elektroninių dviračių akumuliatorių naudoja ličio jonų chemiją, tačiau prieš prijungiant svarbu tai patikrinti.
Panašios talpos: Idealiu atveju dviejų baterijų talpa (Ah) turėtų būti tokia pati, kad būtų užtikrinta subalansuota apkrova. Naudojant dvi labai skirtingos talpos baterijas, viena baterija gali išsikrauti greičiau nei kita, todėl veikimas bus netolygus.
3. Įdiekite akumuliatoriaus valdymo sistemą (BMS)
Akumuliatoriaus valdymo sistema (BMS) yra būtina jungiant dvi baterijas, ypač kai jos sujungtos nuosekliai. BMS:
Stebėkite kiekvienos baterijos įkrovą: tai užtikrina, kad abu akumuliatoriai kraunasi tolygiai ir kad nė vienas nebūtų perkraunamas ar neįkraunamas.
Užtikrinkite saugumą: BMS apsaugo akumuliatorių nuo įprastų problemų, tokių kaip viršįtampis, viršsrovė ir perkaitimas.
Subalansuokite baterijas: geras BMS užtikrina, kad akumuliatoriai kraunasi ir išsikrauna tuo pačiu greičiu, taip prailgindami baterijų tarnavimo laiką.
Galite įsigyti integruotą BMS su baterijomis arba įdiegti ją atskirai, priklausomai nuo jūsų e-dviračio konfigūracijos.
4. Baterijų sujungimas kartu
Kai įsitikinsite, kad jūsų baterijos yra suderinamos ir kad turite BMS, laikas juos sujungti.
Serijinis prijungimas: norėdami nuosekliai prijungti baterijas, prijunkite teigiamą pirmosios baterijos gnybtą prie neigiamo antrosios baterijos gnybto. Tada galite prijungti likusius teigiamus ir neigiamus gnybtus prie variklio ir valdiklio. Atminkite, kad serijinės jungtys padidins jūsų įtampą, todėl įsitikinkite, kad jūsų e-dviračio variklis ir valdiklis gali atlaikyti didesnę įtampą.
Lygiagretus jungimas: Norėdami lygiagrečiai sujungti, sujunkite abiejų akumuliatorių teigiamus gnybtus ir darykite tą patį su neigiamais gnybtais. Tai išlaiko tą pačią įtampą, bet padvigubina ampervalandės vertę, padidindama jūsų talpą ir diapazoną.
5. Išbandykite sąranką
Kai laidai bus baigti, laikas išbandyti sąranką. Įsitikinkite, kad abi baterijos yra įkrautos iki tinkamo lygio ir variklis veikia sklandžiai. Taip pat galite naudoti multimetrą, kad patikrintumėte akumuliatoriaus įtampą ir įsitikintumėte, kad viskas veikia tinkamai.
6. Saugos priemonės
Patikrinkite, ar nėra trumpųjų jungimų: prieš įjungdami dviratį, dar kartą patikrinkite visas jungtis, ar nėra trumpojo jungimo požymių. Tai gali būti ypač pavojinga ir gali sugadinti baterijas ar kitus elektrinius komponentus.
Balansinis įkrovimas: jei naudojate lygiagrečią jungtį, apsvarstykite balansinį įkroviklį, kad įsitikintumėte, jog abi baterijos įkraunamos tuo pačiu greičiu. Dėl nesubalansuoto įkrovimo gali sutrumpėti akumuliatoriaus veikimo laikas ir gali kilti problemų.
Stebėkite akumuliatoriaus temperatūrą: naudojimo metu baterijos gali įkaisti, ypač kai jos yra sujungtos nuosekliai. Įsitikinkite, kad akumuliatoriai yra vėsioje, sausoje vietoje ir naudojimo metu reguliariai stebėkite jų temperatūrą.
Išvada
Dviejų akumuliatorių prijungimas prie elektroninio dviračio yra puikus būdas padidinti dviračio atstumą, pagerinti jo veikimą ir pailginti akumuliatoriaus veikimo laiką. Atidžiai apsvarstę savo konfigūracijos parinktis (serijinius ar lygiagrečius), užtikrindami baterijų suderinamumą, naudodami tinkamą BMS ir laikydamiesi visų saugos priemonių, galite saugiai padidinti savo elektrinio dviračio galimybes.
Nesvarbu, ar norite pasiekti didesnį greitį, įveikti didesnius atstumus ar tiesiog padaryti savo elektroninį dviratį galingesnį, galimybė prijungti dvi baterijas atveria galimybių pasaulį. Suprasdami smulkias akumuliatoriaus talpos, įtampos ir laidų jungimo metodų detales, galite užtikrinti, kad jūsų sąranka užtikrins geriausią našumą nepakenkiant saugumui.
Kaip ir atliekant bet kurį „pasidaryk pats“ elektros projektą, visada laikykitės tinkamų nurodymų ir, jei abejojate, pasikonsultuokite su ekspertu. Laimingo jojimo!
Įsigykite ilgo nuotolio e-dviračių akumuliatorių dabar

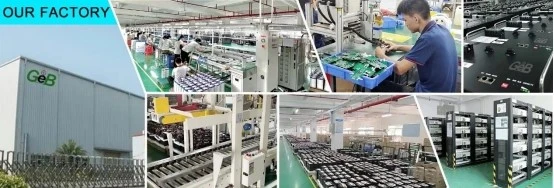

GEB, „General Electronics Technology Co., LTD“ prekės ženklas, yra pirmaujanti elektrinių dviračių ličio baterijų gamintoja. Įkurtoje 2009 m. ir įsikūrusioje Šendžene, mūsų įmonėje dirba daugiau nei 180 žmonių, o metiniai pardavimai viršija 30 milijonų JAV dolerių. Kaip tiesioginis akumuliatorių elementų gamintojas, GEB siūlo konkurencingas kainas, pašalindamas tarpininkus, užtikrindamas aukštos kokybės elementus ir stabilų tiekimą. Turėdamas tvirtą PACK projektavimo ir surinkimo galimybes, GEB siūlo visapusiškus galutinį sprendimą – nuo baterijų elementų iki gatavų gaminių, padedančių klientams sumažinti išlaidas ir supaprastinti operacijas. Susisiekite su mumis dabar, kad gautumėte ilgai veikiančių el. dviračių akumuliatorių (sales@gebattery.co)
