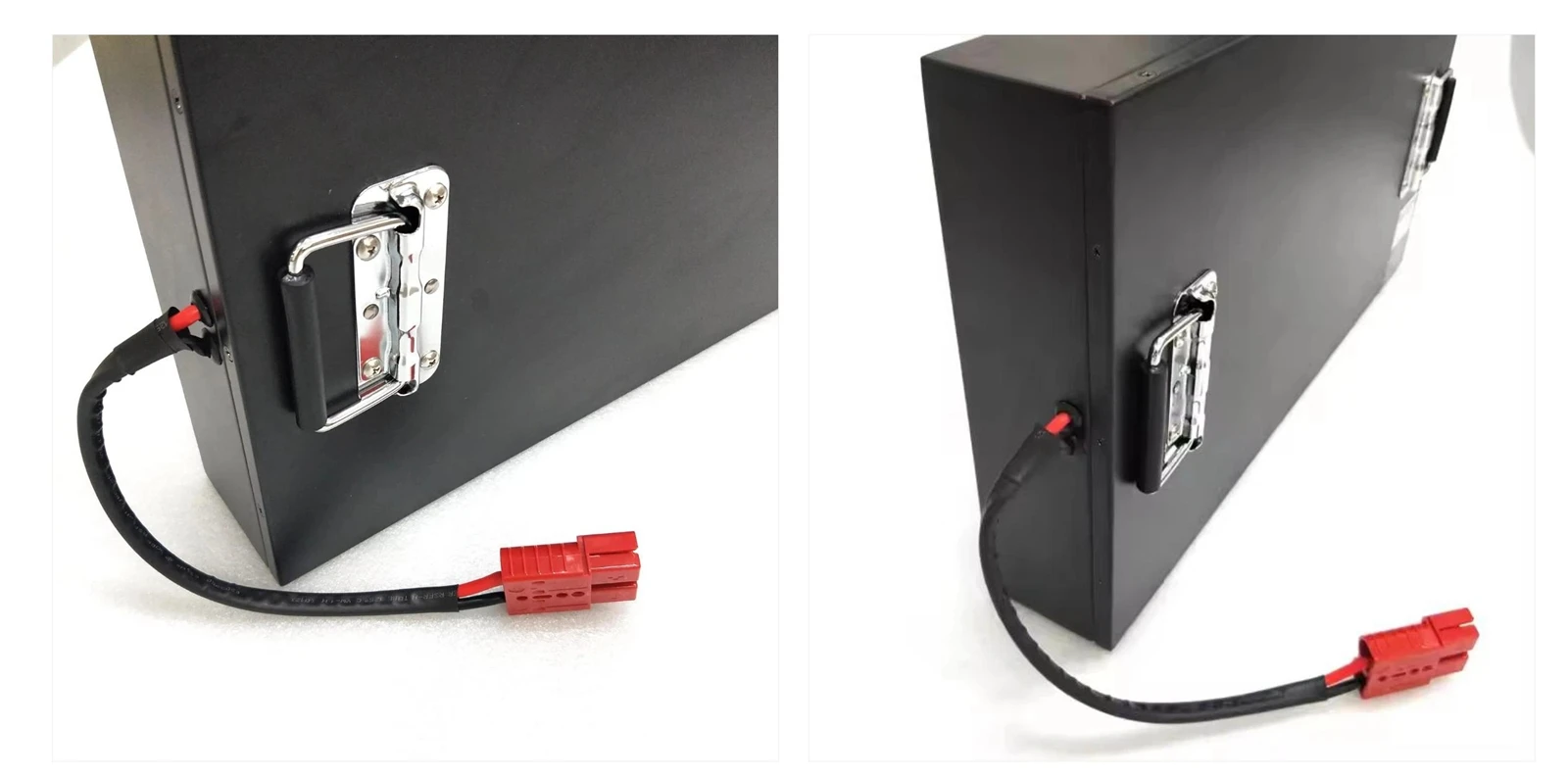

Didelės galios programose, tokiose kaip elektriniai motociklai, e-dviračiai, pramoniniai įrankiai ir atsinaujinančios energijos sistemos, dažnai teikiama 72 V akumuliatorių sąranka, kad jos būtų galima užtikrinti didesnį sukimo momentą, padidėjusį efektyvumą ir mažesnius transmisijos nuostolius. Norint sukurti 72 V sistemą, reikia ne tik reikiamo akumuliatorių skaičiaus, bet ir tiksliai suprasti, kaip akumuliatoriaus konfigūracijos veikia įtampą, talpą ir saugumą.
Daugelis vartotojų daro prielaidą, kad pasiekimas 72 V yra tiesiog akumuliatorių sukravimo dalykas. Tačiau neturėdami teisingų žinių apie serijas ir lygiagrečią jungtį, ir akumuliatoriaus specifikacijų, tokių kaip dabartinis įvertinimas, vidinis pasipriešinimas ir chemija, poveikis-sistema gali per anksti arba pablogėti. Tinkama įtampa ir srovės konfigūracija tiesiogiai nustato našumą, ilgaamžiškumą ir patikimumą.
Akumuliatoriaus konfigūracijos pagrindai: serija ir lygiagrečiai
Suprojektuoti a72 V akumuliatoriaus pakuotė, pirmiausia reikia suprasti du pagrindinius ryšio metodus: serijas ir lygiagrečiai.
- Serijos ryšys: vienos akumuliatoriaus teigiamo gnybto prijungimas prie neigiamo kito gnybto. Serijoje įtampa padidėja, tačiau AMP valandos (AH) talpa išlieka ta pati. Tai metodas, naudojamas bendros sistemos įtampai padidinti.
- Lygiagretus ryšys: sujunkite visus teigiamus gnybtus ir visus neigiamus gnybtus. Tokiu atveju įtampa išlieka pastovi, tačiau talpa (AH) didėja. Šis metodas naudojamas, kai reikalingas ilgesnis ar aukštesnis srovės išėjimas.
Kadangi tikslas yra pasiekti 72 V, baterijos turi būti sujungtos nuosekliai.
Įtampos parinktys: 6 V ir 12 V akumuliatoriaus konfigūracijų palyginimas
Paprastai yra du būdai, kaip surinkti 72 V sistemą, naudojant ne lentynos baterijas: su 6 V arba 12 V vienetais.
- Naudojant 6 V baterijas:
Norint pasiekti 72V, reikia 12 baterijų iš eilės (6V × 12=72 v).
- Naudojant 12 V baterijas:
Reikia tik 6 nuoseklioms baterijoms (12 V × 6=72} v).
Praktinis palyginimas
12 V baterijos:
- Reikia mažiau vienetų ir mažiau jungčių, o tai sumažina instaliacijos gedimų sudėtingumą ir galimybes.
- Paprastai siūlo didesnę srovės iškrovos talpą, todėl jie yra tinkamesni didelės galios apkrovoms, tokioms kaip varikliai ar keitikliai.
6 V baterijos:
- Dažnai pigiau, ypač giluminio ciklo švino rūgščių formatais.
- Siūlykite platesnius variantus, susijusius su formos faktoriaus ir pakaitinio lankstumo atžvilgiu.
- Gali būti geriau pritaikytas vartotojams, turintiems prieigą prie pigių ar perteklinių atsargų.
Pasirinkimas nuo 6 V iki 12 V baterijų priklauso nuo erdvės apribojimų, sistemos dabartinių reikalavimų ir priežiūros nuostatų. Tačiau daugumai „pasidaryk pats“ 72 V akumuliatorių konstrukcijų 12 V baterijos yra labiau paplitusios dėl jų paprastumo ir geresnio suderinamumo su elektromobilių sistemomis.
Pagrindiniai skaičiavimai: kiek 12 V baterijų siekia 72 V?
Formulė yra paprasta:
Baterijų skaičius=Tikslinė įtampa ÷ Baterijos įtampa
12 V baterijoms:
72v ÷ 12V=6 baterijos (iš eilės)
Kiekviena baterija prisideda prie 12 voltų, o prijungus nuosekliai, bendra sistemos įtampa yra visos atskirų įtampų suma. Tačiau bendra talpa išlieka tokia pati kaip ir vienos grandinės akumuliatoriaus.
Pvz., Jei kiekvienos 12 V akumuliatoriaus talpa yra 20AH, tada pilna 72 V pakuotė bus 72 V 20AH-Not 72V 120AH.
Šis skirtumas yra labai svarbus vertinant sistemos vykdymo laiką ir dabartinį pristatymą. Jei reikia didesnės talpos, papildomos 72 V serijos stygos gali būti sujungtos lygiagrečiai, kad padidintų AH.
Žingsnis po žingsnio: kaip prijungti 6x 12 V baterijas iš eilės
Norėdami saugiai sujungti šešias 12 V baterijas, skirtas 72 V sistemai, atlikite šiuos veiksmus:
1. Paruošimas:
- Įsitikinkite, kad visos baterijos yra to paties prekės ženklo, modelio, įtampos ir talpos.
- Idealiu atveju jie turėtų būti iš tos pačios gamybos partijos, kad būtų užtikrintas subalansuotas našumas ir įkrovimo elgesys.
2. Laidų seka:
- Prijunkite neigiamą (-) 1 baterijos gnybtą prie teigiamo (+) 2 baterijos gnybto
- Prijunkite 2 baterijos neigiamą (-) 2 bateriją (+) 3 akumuliatorių
- Tęskite šį procesą iki 6 akumuliatoriaus, kurio neigiamas (-) terminalas tarnaus kaip neigiama sistema
- 1 akumuliatoriaus teigiamas (+) bus teigiama sistema
3. Galutinė išvestis:
Įtampa, išmatuota tarp pirmojo teigiamo akumuliatoriaus ir paskutinio akumuliatoriaus neigiamos baterijos, turėtų būti maždaug 72 V (arba didesnė, jei visiškai įkrauta).
4. Dar kartą patikrinkite:
- Patikrinkite, ar visos jungtys yra sandarios ir be korozijos.
- Norėdami valdyti numatomą srovės apkrovą, naudokite atitinkamo matuoklio izoliuotus kabelius.
Pagrindiniai aspektai kuriant 72 V akumuliatorių sistemą
Nors sujungti šešias 12 V baterijas iš eilės yra techniškai paprasta, yra keletas kritinių atsargumo priemonių, užtikrinančių saugumą, patikimumą ir ilgalaikį našumą.
Naudokite identiškas baterijas
Visos šešios baterijos turi atitikti įtampą, talpą (AH), chemiją, prekės ženklą ir, pageidautina, gamybos partiją. Vidinio pasipriešinimo ar sveikatos pokyčiai gali sukelti nesubalansuotą įkrovimą ir iškrovimą, o tai gali sukelti:
- Sumažinta sistemos gyvenimo trukmė
- Priešlaikinis silpnesnių ląstelių skilimas
- Šilumos bėgimo rizika ličio pagrindu sukurtose sistemose
Saugi tvarkymo praktika
Akumuliatoriaus surinkimas apima didelę riziką, jei ji nėra tinkamai atlikta. Visada laikykitės šių saugos protokolų:
- Dėvėkite izoliuotas pirštines ir apsauginius akinius, kad apsaugotumėte nuo elektros smūgio ir rūgšties (ypač švino-rūgšties baterijoms)
- Venkite kibirkščių ir atidarykite liepsną šalia akumuliatoriaus sąrankos
- Naudokite tinkamus matuoklio kabelius ir pritvirtinkite jungtis, kad saugiai tvarkytumėte smailės srovę
- Įsitikinkite, kad gnybtai yra švarūs, sandarūs ir be korozijos
Įkroviklio suderinamumas
Norint efektyviai ir saugiai įkrauti akumuliatorių sistemą įkrauti 72 V įvertintą įkroviklį. Be to:
- Švino rūgšti
- Ličio jonų ar „Lifepo₄“ baterijoms reikalingi ličio specifiniai įkrovos algoritmai su griežtais įtampos ribomis ir srovės apribojimais
BMS ličio sistemoms
Jei naudojate ličio baterijas, privaloma integruoti akumuliatorių valdymo sistemą (BMS). Kokybiškas BMS užtikrina:
- Per didelis mokestis, perkrautas ir perkrovos apsauga
- Ląstelių balansavimas perkrovos ciklų metu
- Temperatūros stebėjimas ir gedimų išskyrimas
Praleisti BMS ličio sąrankose yra ne tik rizikingas, bet ir gali sukelti negrįžtamą žalą ar saugos pavojus.
72 V akumuliatorių sistemų realaus pasaulio programos
72 V konfigūracija yra plačiai pritaikyta keliose pramonės šakose dėl optimalios pusiausvyros tarp įtampos lygio ir sistemos sudėtingumo.
- Elektrinės transporto priemonės („Ebike“, motoroleris, motociklas)
Daugelyje aukštos kokybės el. Dviračių ir elektrinių paspirtukų naudojami 72 V 20AH arba 72V 32AH pakuotėse, užtikrinant pakankamai įtampos maitinimo varikliams nuo 2000 W iki 5000 W. Ši sąranka užtikrina greitą pagreitį, ilgesnį diapazoną ir geresnį nuolydžių efektyvumą.
- Golfo vežimėliai
Kai kurie golfo vežimėliai naudoja 4 × 12 V baterijas ir kompensuoja padidinimo keitiklius, kad pasiektų 72 V, tačiau tai sukuria papildomą sudėtingumą ir galios praradimą. 6 × 12 V tiesioginės serijos jungtis paprastai yra saugesnė, paprastesnė ir tvirtesnė.
- Pramoninė įranga ir atsinaujinanti saugykla
Aukštos paklausos nustatymuose, tokiuose kaip saulės energijos sistemos, „Warehouse“ robotika ir atsarginės energijos sistemos, 72 V sąrankos sumažina srovės srautą (palyginti su 48 V ar mažesnėmis sistemomis), mažindami kabelio dydį ir atsparumo nuostolius, ypač svarbius ilgalaikiams išmetimams ar nuotoliniams įrenginiams.
Techniniai parametrai ir energijos skaičiavimai
Įtampos diapazonas
Nors nominali įtampa yra 72 V, realaus pasaulio operacija apima diapazoną:
- Visiškai įkrauta sistema: 13,5 V × 6=81 v
- Išleidimo išjungimas (apsauga nuo įtampos): 10,5 V × 6=63 v
Šis dinaminis diapazonas turi būti apskaitomas renkantis variklio valdiklius, keitiklius ir įkrovimo apsaugos sistemas.
Energijos talpa
Bendras energijos kiekis apskaičiuojamas taip:
Energija (WH)=įtampa (v) × talpa (AH)
Pavyzdys:
6 × 12v 100AH baterijos iš eilės → 72v 100AH = 7200 wh (7,2 kWh)
Tai yra naudojama energija (atsižvelgiant į sistemos efektyvumą), kuri idealiomis sąlygomis gali maitinti 1000 W įrenginį maždaug 7,2 valandos.
Išvada
Norint sukurti 72 V akumuliatorių sistemą, naudojant 12 V vienetus, jums reikia šešių baterijų, sujungtų iš eilės. Ši konfigūracija yra paprasta, tačiau reikalauja techninės disciplinos užtikrinant akumuliatoriaus vienodumą, teisingą laidų ir saugos protokolus.
Be to, kad pasiekė 72 V, vartotojai taip pat turi apsvarstyti:
- Reikalingas pajėgumas (AH) norimo vykdymo laiko
- Įkelkite srovę, kad būtų galima pasirinkti tinkamas baterijas iš išleidimo įvertintų baterijų
- Baterijų chemija, balansavimo išlaidos, našumas ir gyvavimo ciklas
- Sistemos sauga, ypač naudojant ličio ląsteles
Aukštos įtampos sistemose nedidelė projektavimo ar montavimo priežiūra gali turėti didelę įtaką našumui ar saugumui. Nesvarbu, ar tai būtų elektros transportas, ar nejudantis saugojimas, apgalvotas planavimas ir aukštos kokybės komponentai yra neginčijami.
Apie autorių

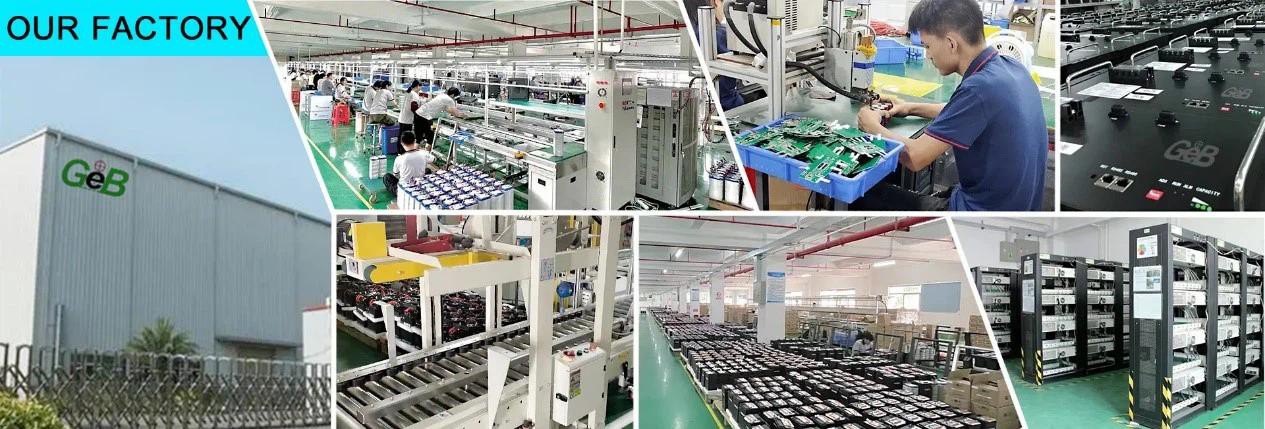

„Geb“ yra „General Electronics Technology Co., Ltd. Geb“ prekės ženklas.„Ebike“ ličio baterijų gamintojasKinijoje, sutelkiant dėmesį į ličio baterijas, skirtus elektriniams dviračiams ir teikiant pažangius 72 V elektrinių dviračių akumuliatorių sprendimus. Įkurta 2009 m. Ir jos būstinė buvo Šenzene, GEB išaugo į patikimą prekės ženklą pramonėje, kurioje dirba daugiau nei 180 darbuotojų, o metinis pardavimai viršijo 30 milijonų dolerių.
