Kalbant apie įvairių programų maitinimo sistemų išplėtimą, įprasta jungti kelis 12-voltų akumuliatorius. Nesvarbu, ar maitinate RV, valtį ar net saulės energijos sistemą, supratę, kaip lygiagrečiai arba nuosekliai prijungti dvi 12-voltų baterijas, galite pasiekti norimą įtampą arba talpą. Šiame vadove apžvelgsime pagrindus, kaip lygiagrečiai ir nuosekliai prijungti dvi 12-voltų baterijas, pabrėždami kiekvieno metodo pranašumus ir aspektus.
Ką reiškia „baterijų jungimas lygiagrečiai ir serijoje“?
Prieš pasinerdami į „kaip“, išsiaiškinkime, ką iš tikrųjų reiškia lygiagrečiai ir nuosekliai sujungti baterijas:
Serijos prijungimas: Šis metodas padidina akumuliatoriaus banko įtampą, išlaikant talpą (AH). Pavyzdžiui, dvi nuosekliai sujungtos 12 V baterijos gamins 24 V, tačiau išlaikys tą patį ampervalandžių nominalą.
Lygiagretus sujungimas: Šis metodas padidina talpą (ampervalandžių nominalą), tačiau įtampa išlieka ta pati. Taigi, jei lygiagrečiai prijungiate dvi 12 V baterijas, vis tiek turėsite 12 V, tačiau bendra talpa padvigubės, o tai leis ilgiau veikti, kol reikės įkrauti.
Kaip sujungti dvi 12-voltų baterijas iš eilės
Serijinis jungtis idealiai tinka, jei reikia padidinti sistemos įtampą. Štai kaip nuosekliai sujungti dvi 12-voltų baterijas:
Nustatykite gnybtus: kiekvienas 12 V akumuliatorius turi teigiamą (+) ir neigiamą (-) gnybtą.
Baterijų prijungimas: naudokite trumpiklį, kad prijungtumėte teigiamą pirmojo akumuliatoriaus gnybtą prie neigiamo antrosios baterijos gnybto.
Gauta konfigūracija: dabar turėsite bendrą 24 V įtampą, o pirmosios baterijos teigiamą gnybtą ir neigiamą antrojo akumuliatoriaus gnybtą galėsite prijungti prie apkrovos arba maitinimo sistemos.
Svarbus patarimas: visada įsitikinkite, kad abiejų baterijų įtampa ir talpa yra vienodos. Sumaišius skirtingos talpos ar įtampos baterijas, gali kilti įkrovimo problemų ir sutrumpėti akumuliatoriaus veikimo laikas.
Pagrindinės serijų jungčių nuostatos:
Ampervalandžių (AH) įvertinimas išlieka toks pat, kaip ir vieno akumuliatoriaus, bet jūs padvigubinate įtampą.
Įsitikinkite, kad abu akumuliatoriai yra tos pačios markės, modelio ir amžiaus, kad užtikrintumėte nuoseklų veikimą.
Niekada nekirskite teigiamų ir neigiamų gnybtų, nes tai gali sukelti trumpąjį jungimą, o tai gali sukelti žalą arba pavojų saugai.
Kaip lygiagrečiai prijungti dvi 12-voltų baterijas
Jei jūsų tikslas yra padidinti savo sistemos pajėgumą nekeičiant įtampos, tinkamas lygiagretus ryšys. Štai kaip lygiagrečiai prijungti dvi 12 V baterijas:
Nustatykite gnybtus: kaip ir anksčiau, kiekvienas akumuliatorius turi teigiamą (+) ir neigiamą (-) gnybtą.
Prijunkite teigiamus gnybtus: naudokite trumpiklį, kad prijunkite teigiamus abiejų akumuliatorių gnybtus.
Prijunkite neigiamus gnybtus: taip pat naudokite kitą trumpiklį, kad prijungtumėte abiejų akumuliatorių neigiamus gnybtus.
Gauta konfigūracija: jūsų sistema išliks 12 V, bet bendras ampervalandžių įvertinimas (talpa) padidės. Pavyzdžiui, jei kiekvienos baterijos talpa yra 35 AH, jūsų akumuliatoriaus banko bendra talpa bus 70 AH.
Pagrindiniai lygiagrečių jungčių aspektai:
Įtampa išlieka ta pati, bet talpa (AH) didėja.
Visada naudokite identiškos įtampos ir talpos baterijas, kad užtikrintumėte subalansuotą įkrovimą ir iškrovimą.
Jei naudojate daug energijos iš baterijų, gali prireikti naudoti didesnius laidus, kad galėtumėte valdyti padidėjusią srovę.
Norint subalansuoti abiejų baterijų apkrovą ir įkrovimą, rekomenduojama jungti prie vieno akumuliatoriaus teigiamo, o prie kito neigiamo gnybto.
Dažnos klaidos, kurių reikia vengti
Nors dviejų baterijų sujungimas gali atrodyti nesudėtingas, yra keletas klaidų, kurios gali turėti įtakos jūsų sistemos veikimui:
Netolygus įkrovimas / iškrovimas: jei naudojami skirtingos talpos akumuliatoriai, mažesnės talpos akumuliatoriai gali būti pervargę, o tai gali sukelti ankstyvą gedimą.
Neteisingas laidų sujungimas: Sukryžiavus teigiamus ir neigiamus gnybtus, gali įvykti trumpasis jungimas, dėl kurio gali būti pažeistos baterijos ir sistema.
Skirtingi baterijų tipai: maišant skirtingų markių ar tipų baterijas (pvz., gelio, AGM ir ličio) gali atsirasti netolygi įtampa, dėl kurios įkrovimo arba iškrovimo metu gali sugesti.
Netinkami kabeliai: jei naudojami kabeliai yra per ploni reikiamai srovei, jie gali perkaisti ir sugadinti sistemą. Visada naudokite laidus, kurie yra tinkamai įvertinti jūsų dabartinei traukai.
Išplėstinė konfigūracija: serijinis lygiagretusis ryšys
Tiems, kuriems reikia didesnės įtampos ir talpos, tinka nuosekli lygiagreti konfigūracija. Ši sąranka apima baterijų laidų prijungimą nuosekliai, siekiant padidinti įtampą, o tada lygiagrečiai prijungti kelis serijinius rinkinius, kad padidėtų talpa.
1 veiksmas: serijinės laidinės baterijos: nuosekliai prijunkite dvi baterijas, kad pasiektumėte pageidaujamą įtampą (pvz., dvi 12 V baterijas nuosekliai sukurkite 24 V).
2 veiksmas. Lygiagretusis prijungimas: Kai turėsite kelis nuosekliai sujungtus rinkinius, galite sujungti tuos rinkinius lygiagrečiai, kad padidintumėte bendrą pajėgumą.
Tai ypač naudinga, kai jums reikia aukštos įtampos sistemos (pavyzdžiui, 24 V arba 48 V) su didesne ampervalandžių galia ilgalaikiam naudojimui, pavyzdžiui, saulės sistemoms, RV ar elektriniams dviračiams.
Išvada
Nesvarbu, ar jungiate dvi 12 V baterijas nuosekliai, kad padidintumėte įtampą, ar lygiagrečiai, kad padidintumėte talpą, norint užtikrinti optimalų veikimą, būtina suprasti akumuliatoriaus laidų pagrindus. Teisingų procedūrų laikymasis ir dažnų klaidų išvengimas padės sukurti patikimą elektros sistemą, atitinkančią jūsų konkrečius poreikius.
Kodėl verta rinktis GEB savo akumuliatoriaus sprendimams?

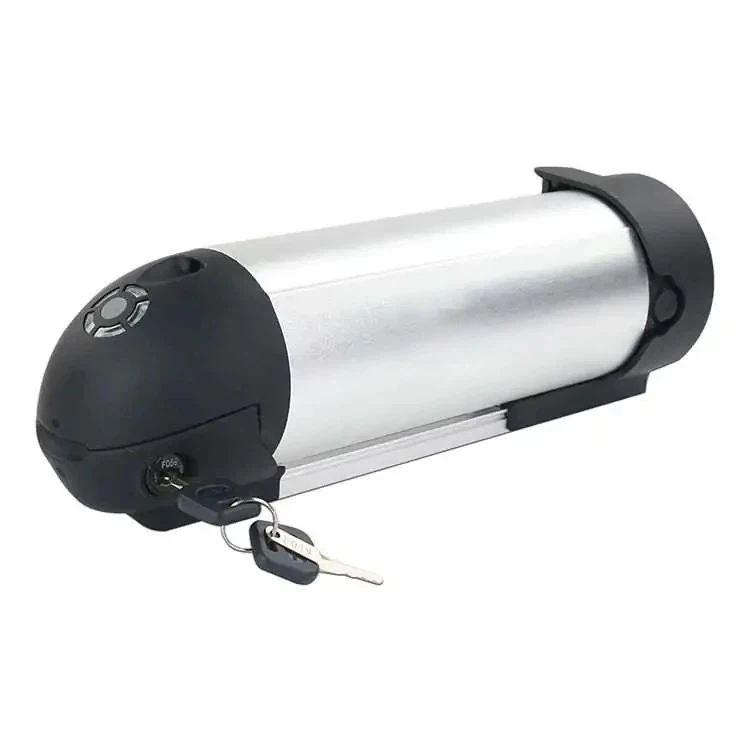

GEB (General Electronics Technology Co., LTD) specializuojasi tiekti aukštos kokybės ličio jonų baterijas elektriniams dviračiams, įskaitant populiarius36V e-dviračio baterija. Mūsų baterijos yra žinomos dėl didelio energijos tankio, lengvo dizaino ir ilgo veikimo, todėl jie idealiai tinka sudėtingoms reikmėms.
