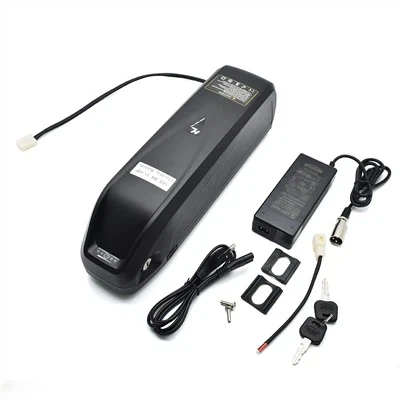

Elektrinių dviračių srityje akumuliatoriaus našumas ir patikimumas yra raktas į bendrą elektrinio dviračio našumą. 48V 20Ah elektrinio dviračio akumuliatorius šiuo metu yra labiau paplitęs dizainas. Kaip pirmaujantis akumuliatorių gamintojas, šiame išsamiame vadove bus paaiškinta, kas yra 48 V 20 Ah akumuliatorius, ir paaiškinamas visas procesas, kaip sukurti 48 V 20 Ah akumuliatorių.
Baterijos pagrindų supratimas
Prieš pasinerdami į akumuliatoriaus komplekto kūrimo specifiką, būtina suvokti kai kurias pagrindines su baterijomis susijusias sąvokas.
Įtampa ir talpa
Įtampa (V):Tai yra elektrinio potencialo matas. Didesnė įtampa reiškia, kad daugiau galios jūsų eBike varikliui valdyti. 48 V baterijų paketas yra įprastas eBikes, užtikrinantis gerą galios ir efektyvumo balansą.
Talpa (Ah):Matuojant ampervalandėmis (Ah), šis skaičius parodo, kiek energijos gali sukaupti akumuliatorius. 20Ah baterija teoriškai gali tiekti 20 amperų vienai valandai arba 1 amperai 20 valandų. Kuo didesnė talpa, tuo ilgiau galėsite važinėti savo eBike be įkrovimo.
Vatvalandės (Wh)
Norėdami geriau suprasti akumuliatoriaus energijos talpą, galite apskaičiuoti vatvalandes (Wh) naudodami formulę:
Wh=V × Ah
48V 20Ah akumuliatoriaus energijos talpa būtų tokia:
48V × 20Ah=960Wh
Tai reiškia, kad jūsų akumuliatorius gali tiekti 960 vatų vieną valandą arba 480 vatų dvi valandas, todėl jis tinkamas važiuoti tolimais atstumais.
Baterijų tipai
Akumuliatoriaus chemijos pasirinkimas yra labai svarbus. Nors dažniausiai naudojami švino rūgšties akumuliatoriai, jie yra sunkesni ir mažiau efektyvūs nei ličio akumuliatoriai. Ličio jonų baterijos, ypač ličio polimeras (LiPo) ir ličio geležies fosfatas (LiFePO4), pasižymi didesniu energijos tankiu, lengvesniu svoriu ir ilgesniu gyvavimo ciklu, todėl idealiai tinka naudoti eBike.
Serijinės ir lygiagrečios jungtys
Kuriant akumuliatorių, labai svarbu suprasti, kaip prijungti baterijas. Paprastai naudosite serijinių ir lygiagrečių jungčių derinį.
Serijos jungtis
Nuoseklioje jungtyje vienos baterijos teigiamas gnybtas yra prijungtas prie kito akumuliatoriaus neigiamo gnybto. Įtampa didėja, o talpa išlieka ta pati.
Pavyzdys: norėdami sukurti 48 V akumuliatorių, turėsite nuosekliai sujungti 13 3,7 V ličio jonų akumuliatoriaus elementų (3,7 V x 13=48, 1 V).
Lygiagretus ryšys
Lygiagrečiame jungtyje visi teigiami gnybtai yra sujungti kartu, o visi neigiami gnybtai yra sujungti kartu. Įtampa išlieka ta pati, o talpa didėja.
Pavyzdys: norėdami pasiekti 20 Ah talpą, galite lygiagrečiai sujungti du 10 Ah elementus.
Konfigūracijos pasirinkimas
Derinant serijines ir lygiagrečias jungtis, galite pritaikyti akumuliatorių. Pavyzdžiui, galite turėti 13 serijų elementų, kurių kiekvienas yra 20 Ah, kad sukurtumėte galingą ir patikimą 48 V 20 Ah akumuliatorių.
Jūsų medžiagų paruošimas
Prieš pradėdami statyti, surinkite reikiamas medžiagas ir įrankius:
Medžiagos
- Akumuliatoriaus elementai: pasirinkite aukštos kokybės ličio jonų elementus, užtikrindami, kad jie atitiktų jūsų reikalingą įtampą ir talpą.
- Akumuliatoriaus valdymo sistema (BMS): šis komponentas apsaugo akumuliatorių nuo perkrovimo, gilaus iškrovimo ir trumpųjų jungimų, užtikrindamas saugumą ir ilgaamžiškumą.
- Jungtys ir laidai: naudokite atitinkamo dydžio laidą ir jungtis, kad galėtumėte valdyti srovę be perkaitimo.
- Termiškai susitraukiantis vamzdelis: izoliacijai ir apsaugai.
- Akumuliatoriaus korpusas: skirtas laikyti ir apsaugoti akumuliatorių.
- Saugiklis: dėl papildomo saugumo neleiskite pertekėti srovės.
Įrankiai
- Lituoklis: saugioms jungtims atlikti.
- Multimetras: įtampai ir tęstinumui patikrinti.
- Vielos nuėmikliai: paruošti laidus.
- Šilumos pistoletas: Termiškai susitraukiantiems vamzdeliams uždėti.
Akumuliatoriaus projektavimas
Dabar, kai turite medžiagų, laikas sukurti akumuliatoriaus paketą. Štai keletas pagrindinių svarstymų:
Išdėstymas
Suplanuokite akumuliatoriaus elementų išdėstymą. Įsitikinkite, kad jie tvirtai laikosi korpuse, kad oro srautas būtų apsaugotas nuo perkaitimo.
Ryšio strategija
Nuspręskite dėl serijos ir lygiagrečios konfigūracijos. Pavyzdžiui, jei naudojate 18 650 elementų, galite juos išdėstyti 13s2p (13 nuosekliai, 2 lygiagrečiai), kad būtų užtikrinta tvirta 48 V 20 Ah sąranka.
Saugos ypatybės
Į savo dizainą įtraukite saugos funkcijas. BMS turi būti lengvai pasiekiama techninei priežiūrai atlikti. Užtikrinkite tinkamą saugiklį, kad išvengtumėte galimų perkrovų.
Žingsnis po žingsnio instrukcijos
1 veiksmas: ląstelių paruošimas
Patikrinkite kiekvieną ląstelę, ar nėra pažeidimų ar defektų.
Norėdami patikrinti kiekvienos ląstelės įtampą, naudokite multimetrą. Įsitikinkite, kad jų įtampa yra glaudžiai suderinta.
2 veiksmas: ląstelių sujungimas
- Serijos jungtis:
Lituokite pirmos ląstelės teigiamą gnybtą prie kitos ląstelės neigiamo gnybto.
Kartokite tol, kol visos ląstelės bus sujungtos nuosekliai.
- Lygiagretusis ryšys (jei taikoma):
Prijunkite visus teigiamus gnybtus kartu ir visus neigiamus gnybtus, kad elementai būtų lygiagrečiai.
3 veiksmas: BMS diegimas
Prijunkite BMS pagal gamintojo instrukcijas. Paprastai tai apima kiekvienos serijos elemento prijungimą prie atitinkamų BMS gnybtų.
4 veiksmas: įdėkite akumuliatorių
Surinktą akumuliatorių įdėkite į korpusą.
Norėdami uždengti atviras jungtis ir užtikrinti izoliaciją, naudokite termiškai susitraukiančius vamzdelius.
5 veiksmas: galutinis bandymas
Prieš sandarindami gaubtą, naudokite multimetrą, kad patikrintumėte bendrą pakuotės įtampą. Jis turėtų būti apie 48 V.
Išbandykite BMS funkcionalumą imituodami įkrovimo ir iškrovimo ciklą.
Įkrovimas ir priežiūra
Įkrovimas
- Naudokite įkroviklį, suderinamą su akumuliatoriaus įtampa ir cheminėmis medžiagomis. Norint užtikrinti saugų įkrovimą, reikia naudoti 48 V ličio baterijų įkroviklį.
- Stebėkite įkrovimo procesą, kad išvengtumėte perkrovimo. BMS padės tai valdyti, tačiau gera praktika tai stebėti.
Priežiūros patarimai
- Reguliarūs patikrinimai: periodiškai tikrinkite atskirų elementų įtampą, kad įsitikintumėte, jog jos išlieka subalansuotos.
- Temperatūros stebėjimas: įsitikinkite, kad akumuliatorius neperkaistų veikimo ar įkrovimo metu.
- Valymas: gnybtus laikykite švarius ir nuo korozijos.
Dažnai užduodami klausimai (DUK)
1. Kiek laiko veiks mano 48V 20Ah baterija?
Akumuliatoriaus naudojimo trukmė priklauso nuo naudojimo, įkrovimo įpročių ir priežiūros. Paprastai ličio baterijos gali veikti nuo 500 iki 1000 įkrovimo ciklų.
2. Ar saugu pasigaminti akumuliatorių?
Jei tai daroma teisingai ir saugiai, gali būti saugu pasigaminti savo akumuliatorių. Visada naudokite aukštos kokybės komponentus ir laikykitės saugos nurodymų.
3. Ką daryti, jei neturiu litavimo patirties?
Apsvarstykite galimybę lituoti ant laužo medžiagų arba kreipkitės pagalbos į patyrusį žmogų. Tinkamos jungtys yra labai svarbios saugai ir našumui.
4. Ar galiu vietoj jų naudoti švino rūgšties baterijas?
Nors galite naudoti švino rūgšties akumuliatorius, jie yra sunkesni ir mažesnio efektyvumo, palyginti su ličio baterijomis, o tai gali turėti įtakos jūsų eBike veikimui.
Išvada
Sukurti 48 V 20 Ah akumuliatorių yra naudingas projektas, galintis žymiai pagerinti jūsų „eBike“ patirtį. Suprasdami pagrindinius principus, rinkdami tinkamas medžiagas ir laikydamiesi sistemingo požiūrio, galite sukurti patikimą ir efektyvų akumuliatorių paketą, pritaikytą jūsų poreikiams. Visada pirmenybę teikite saugai ir techninei priežiūrai, kad užtikrintumėte, jog jūsų akumuliatoriaus paketas gerai tarnautų ilgus metus. Laimingo jojimo!
Gaukite 48 V 20 Ah elektrinio dviračio akumuliatoriaus paketo nemokamus pavyzdžius tiesiogiai

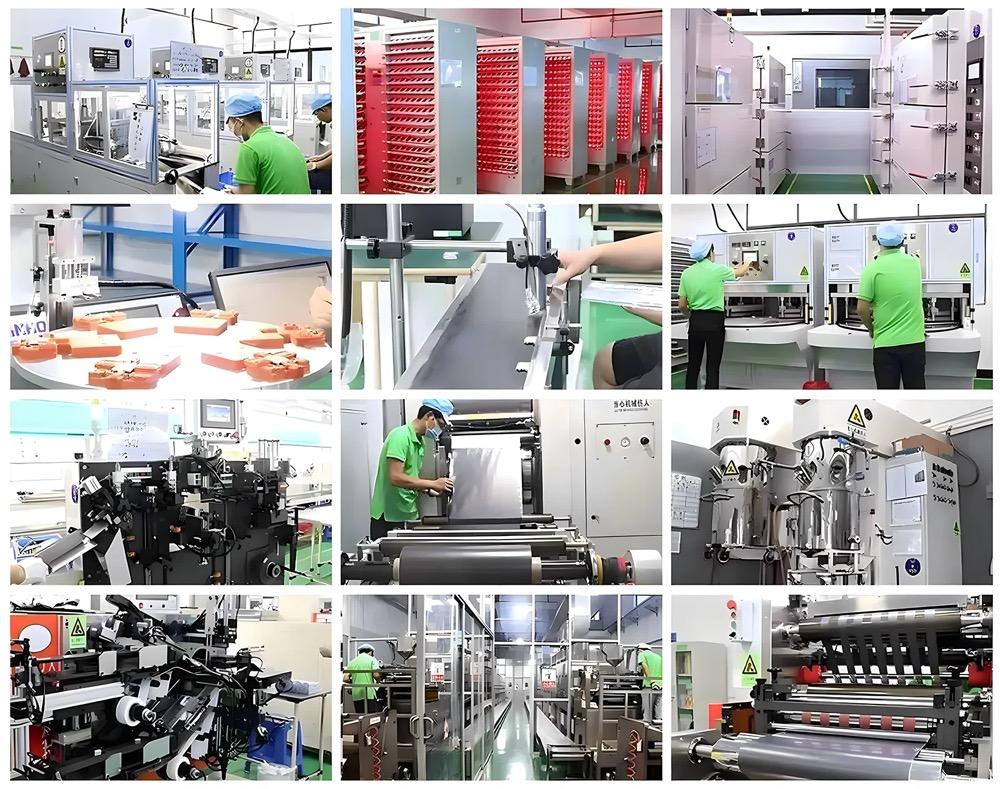

GEB, „General Electronics Technology Co., LTD“ prekės ženklas, yra pirmaujanti elektrinių dviračių ličio baterijų gamintoja Šendžene. Įkurtoje 2009 m., mūsų gamykloje dirba daugiau nei 180 žmonių, o metiniai pardavimai viršija 30 mln. USD. Mes specializuojamės aukščiausios klasės ličio baterijų gamyboje, daugiausia dėmesio skirdami ličio geležies fosfato technologijai, kad užtikrintume saugumą ir našumą. Mūsų unikalus plastikinis korpusas padidina izoliaciją ir cheminį atsparumą, užtikrina didesnį saugumą ir pagerina žemos temperatūros įkrovimo galimybes. Turėdamas nulį saugos incidentų, GEB užsitarnavo tvirtą reputaciją tarp vietinių ir tarptautinių klientų, todėl esame patikimas saugių ličio baterijų pasirinkimas. Susisiekite su mumis dabar el. paštu, kad gautumėte nemokamų pavyzdžių (sales@gebattery.co)
