Šiuo metu, kai akumuliatorių technologija skatina naujoves elektrinių transporto priemonių (EV), atsinaujinančios energijos sistemų ir nešiojamos elektronikos srityse, labai svarbu suprasti akumuliatorių įkrovimo būseną (SoC) ir sveikatos būklę (SoH). Šie rodikliai ne tik pagerina akumuliatoriaus veikimą, bet ir prisideda prie saugumo bei ilgaamžiškumo. Šiame tinklaraštyje bus išsamiai ištirta SoC ir SoH reikšmė ir pateikiami išsamūs jų skaičiavimo metodai.

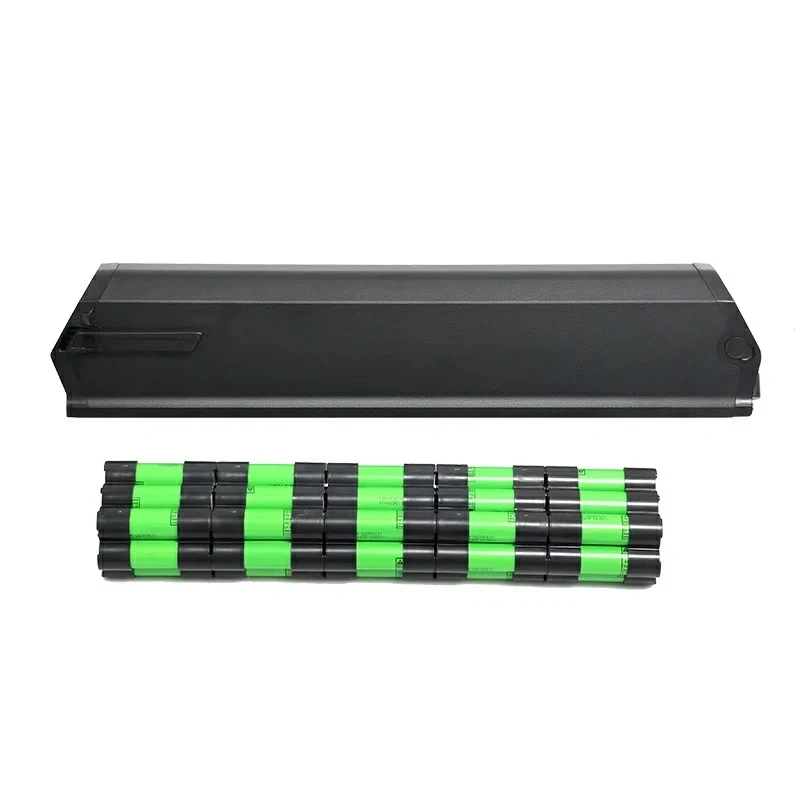

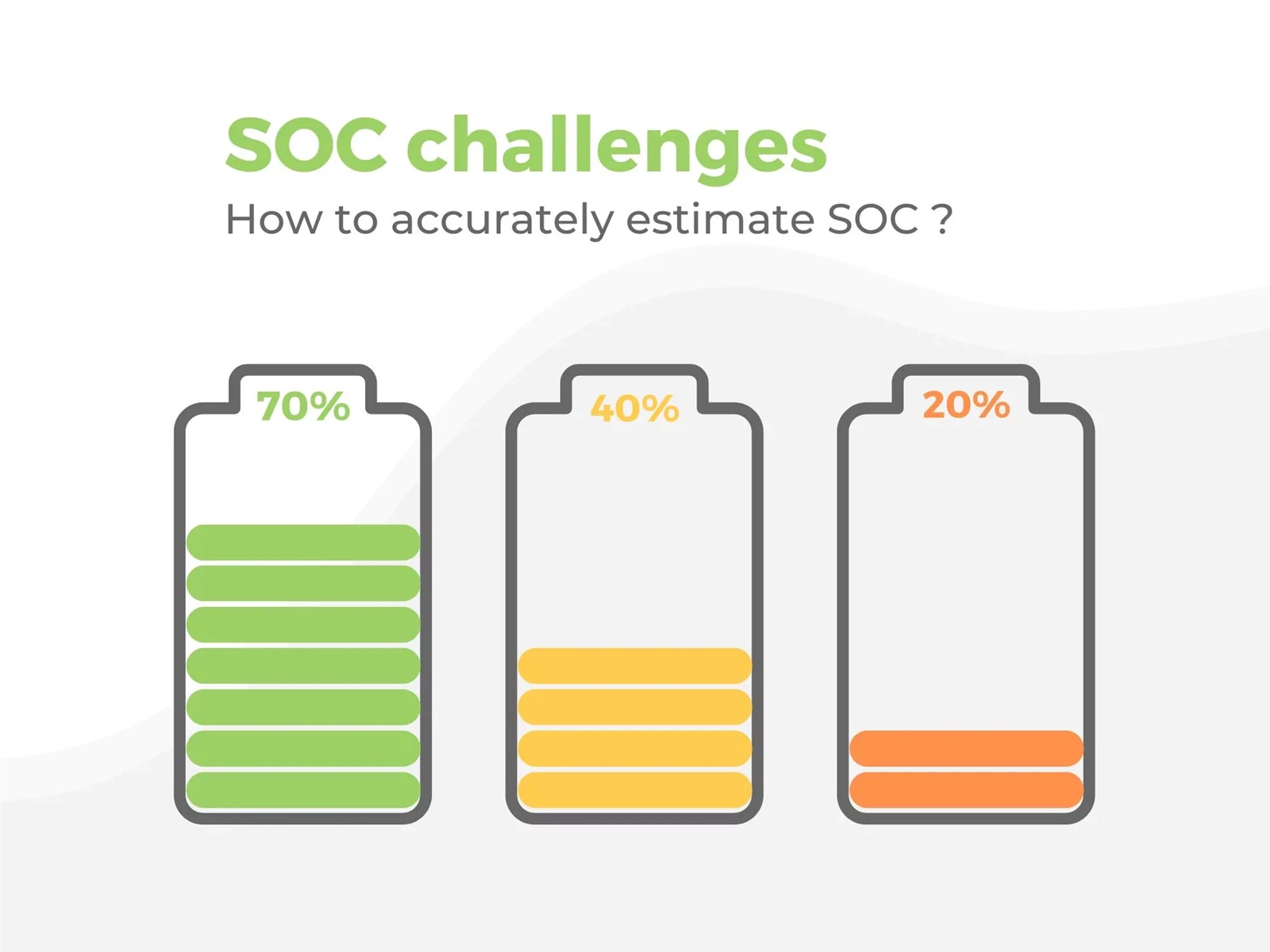

Kas yra įkrovimo būsena (SoC)?
SoC rodo dabartinį akumuliatoriaus įkrovimo lygį procentais nuo vardinės talpos. Pavyzdžiui, jei 100 Ah talpos ličio jonų akumuliatoriuje liko 50 Ah, jo SoC yra 50%. SoC yra labai svarbus dėl kelių priežasčių:
1. Veiklos valdymas
Suprasdami SoC, vartotojai gali optimizuoti akumuliatoriaus veikimą. Elektromobiliuose palaikius optimalų SoC diapazoną (paprastai nuo 20 % iki 80 %), galima padidinti vairavimo efektyvumą ir išplėsti transporto priemonės atstumą. Daugelyje elektromobilių yra baterijų valdymo sistemos (BMS), kurios reguliuoja galią pagal SoC, kad užtikrintų sklandų veikimą ir išvengtų gilaus iškrovimo.
2. Baterijos ilgaamžiškumas
Akumuliatoriaus ilgaamžiškumas yra glaudžiai susijęs su tuo, kaip gerai valdomas SoC. Dažnas gilus iškrovimas (mažiau nei 20 % SoC) ir per didelis įkrovimas (virš 80 % SoC) gali pagreitinti baterijos senėjimą ir mažėti talpa. Išlaikant bateriją idealiame SoC diapazone, galima žymiai pailginti jo tarnavimo laiką ir laikui bėgant atlaikyti didesnį įkrovimų skaičių.
3. Saugos svarstymai
SoC stebėjimas yra labai svarbus siekiant išvengti pavojingų situacijų. Per didelis įkrovimas gali sukelti terminį nutekėjimą, kai akumuliatoriaus temperatūra nekontroliuojamai pakyla ir gali sukelti gaisrą ar sprogimą. Ir atvirkščiai, per didelis akumuliatoriaus išsikrovimas gali sukelti negrįžtamą žalą. Sistemos, kurios stebi SoC realiuoju laiku, padeda sumažinti šią riziką.
Kas yra sveikatos būklė (SoH)?
SoH atspindi bendrą akumuliatoriaus būklę, palyginti su optimalia naujos baterijos būsena. Tai apima įvairius veiksnius, įskaitant talpą, vidinį pasipriešinimą ir efektyvumą. SoH paprastai išreiškiamas procentais, nurodant, kiek liko pradinės talpos.
1. Sveikatos stebėjimas
Reguliarus SoH vertinimas leidžia atlikti aktyvią priežiūrą. Stebėdami SoH laikui bėgant, vartotojai gali nustatyti gedimo tendencijas ir imtis taisomųjų veiksmų, kol baterija sugenda. Pavyzdžiui, svarbiose programose, tokiose kaip aviacija ir medicinos prietaisai, ankstyvas sveikatos problemų nustatymas yra gyvybiškai svarbus siekiant užtikrinti veikimo patikimumą.
2. Gyvenimo trukmės numatymas
SoH yra pagrindinis indikatorius numatant likusią akumuliatoriaus talpą ir naudingą tarnavimo laiką (RUL). Išplėstiniai modeliai gali įvertinti SoH, naudodami istorinius našumo duomenis ir dabartinę sveikatos metriką, kuri yra labai svarbi tvarkant atsargas ir planuojant techninę priežiūrą pramoninėse programose.
3. Veiklos efektyvumas
Suprasdami SoH, vartotojai gali koreguoti savo naudojimo būdus pagal akumuliatoriaus būklę. Jei SoH rodo didelį pajėgumo praradimą, vartotojai gali pasirinkti apriboti didelio energijos suvartojimo programas, kad išvengtų netikėtų išjungimų.
Kaip apskaičiuoti SoC
1. Atviros grandinės įtampos (OCV) metodas
OCV metodas apima akumuliatoriaus įtampos matavimą, kai jis nėra apkrautas. Kiekvienas įtampos lygis atitinka tam tikrą SoC, pagrįstą iš anksto nustatyta įtampos-SoC kreive. Šis metodas yra tikslus, tačiau akumuliatoriui reikia kurį laiką pailsėti, todėl realaus laiko programoms jis nepraktiškas.
Pavyzdys:Tarkime, kad turite ličio jonų akumuliatorių, kurio vardinė įtampa yra 3,7 V. Kai matuojate įtampą be apkrovos ir nustatote, kad ji yra 3,6 V, galite remtis akumuliatoriaus gamintojo įtampos-SoC kreive. Tai rodo, kad SoC yra maždaug 80%.
2. Ampervalandžių (Ah) skaičiavimas
Šis metodas seka kaupiamąjį įkrovimą, patenkantį į akumuliatorių ir iš jo išeinantį. Integruodami srovę laikui bėgant, vartotojai gali įvertinti SoC. Tačiau klaidų gali kauptis dėl savaiminio išsikrovimo, ypač senesnėse baterijose. Reguliarus pakartotinis kalibravimas yra būtinas norint išlaikyti tikslius SoC rodmenis.
Pavyzdys:Apsvarstykite 100 Ah talpos bateriją. Jei iškraunate jį 10 A srove 5 valandas, galite apskaičiuoti iškrovimo galią:
Iškrovimo talpa=Iškrovimo srovė × laikas=10A × 5 h=50Ah
Pradedant nuo visiškai įkrautos būsenos (100 Ah), dabartinis SoC būtų:
SoC=((100 Ah–50 Ah) / 100 Ah ) × 100 %=50 %
3. Kalmano filtravimas ir mašininis mokymasis
Pažangūs metodai naudoja algoritmus, skirtus prognozuoti SoC, remiantis keliomis įvestimis, tokiomis kaip įtampa, srovė ir temperatūra. Kalmano filtrai dinamiškai koreguoja įvertinimus, pagrįstus realaus laiko duomenimis, o mašininio mokymosi modeliai gali mokytis iš istorinių duomenų, kad laikui bėgant pagerintų tikslumą. Šie metodai ypač naudingi sudėtingose programose, kur akumuliatoriaus būklė svyruoja.
Pavyzdys:Akumuliatoriaus valdymo sistema (BMS) naudoja Kalmano filtravimą, kad dinamiškai koreguotų SoC įverčius. Tam tikru momentu sistema matuoja -5 A iškrovos srovę ir 3,6 V įtampą 25 laipsnių kampu. Apdorojus šiuos duomenis, algoritmas apskaičiavo, kad SoC yra 78%.
Kaip apskaičiuoti SoH
1. Vidinės varžos matavimas
Baterijos vidinės varžos matavimas gali suteikti informacijos apie jo būklę. Atsparumo padidėjimas dažnai rodo degradaciją. Tokie metodai kaip impedanso spektroskopija gali tiksliai išmatuoti varžą įvairiais dažniais, o tai suteikia išsamesnį akumuliatoriaus būklės vaizdą.
Pavyzdys:Naudodami impedanso spektroskopiją, išmatuojate ličio jonų akumuliatoriaus vidinę varžą. Jei išmatuota varža yra 30 miliohmų, o naujos baterijos varža yra 10 miliohmų, šis padidėjimas rodo, kad laikui bėgant akumuliatoriaus būklė pablogėjo.
2. Talpos testavimas
Vykdydami valdomus įkrovimo ir iškrovimo ciklus, vartotojai gali išmatuoti talpos nykimą laikui bėgant. Palyginę esamą pajėgumą su pradine talpa, vartotojai gali apskaičiuoti SoH. Šis metodas reikalauja laiko ir tikslios bandymo sąlygų kontrolės, kad būtų užtikrinti tikslūs rezultatai.
Pavyzdys:Atliekate kontroliuojamą įkrovimo ir iškrovimo testą. Visiškai įkrovę akumuliatorių, galite stebėti jo veikimą esant tam tikrai apkrovai. Iš pradžių įvertinta 100 Ah baterija, dabar tokiomis pačiomis sąlygomis palaiko tik 80 Ah. Todėl SoH būtų apskaičiuojamas taip:
SoH=(80Ah / 100Ah) × 100%=80%
3. Duomenimis pagrįsta analizė
Šiuolaikinės BMS gali nuolat stebėti našumo rodiklius ir taikyti algoritmus, kad įvertintų SoH. Šios sistemos analizuoja įvairius parametrus, įskaitant temperatūrą, įkrovimo ciklus ir naudojimo būdus, teikdamos realiu laiku sveikatos įvertinimus, kurie prisitaiko prie besikeičiančių sąlygų.
Pavyzdys:Išmanusis BMS nuolat stebi akumuliatoriaus įkrovimo ciklus, kurie pasiekė 500. Užfiksuoja vidutinę 10 A iškrovimo srovę ir pažymi, kad temperatūra svyruoja nuo -10 laipsnio iki 40 laipsnių. Remdamasi šiais duomenimis, sistema įvertina, kad dabartinis SoH yra 75%, ir prognozuoja, kad likęs naudingo tarnavimo laikas yra dar apie 600 įkrovimo ciklų.
Veiksniai, turintys įtakos SoC ir SoH
1. Temperatūra
Temperatūra atlieka svarbų vaidmenį akumuliatoriaus veikimui ir sveikatai. Aukšta temperatūra gali paspartinti chemines reakcijas, todėl greičiau sensta, o žema temperatūra gali sumažinti pajėgumą ir efektyvumą. Ličio jonų akumuliatorių optimali darbo temperatūra paprastai svyruoja nuo 20 laipsnių iki 25 laipsnių.
2. Įkrovimo ir iškrovimo normos
Akumuliatoriaus įkrovimo arba iškrovimo greitis labai veikia jo SoC ir SoH. Didelis C laipsnio iškrovimas gali sukelti šiluminį įtampą, o ypač greitas įkrovimas gali padidinti vidaus temperatūrą. Gamintojai pateikia rekomenduojamus įkrovimo ir iškrovimo rodiklius, kad sumažintų šį poveikį.
3. Dviračių modeliai
Įkrovimo ir iškrovimo ciklų dažnis ir gylis gali turėti įtakos akumuliatoriaus būklei. Sekli ciklai (daliniai išleidimai) paprastai yra mažiau kenksmingi nei gilūs ciklai, todėl ilgainiui gali smarkiai sumažėti pajėgumai.
