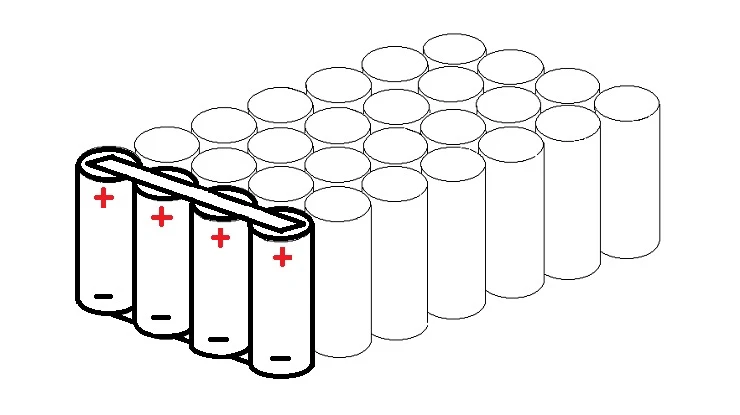

Kuriant akumuliatorių paketus, pasirinkimas tarp serijinių ir lygiagrečių gali turėti didelės įtakos akumuliatoriaus veikimui, saugai ir ilgaamžiškumui. Akumuliatoriaus konstrukcija yra sudėtinga ir subtili, todėl reikia nuodugniai suprasti kai kurias pagrindines technines problemas. Šiame darbe techniniai akumuliatorių serijų ir lygiagretaus dizaino iššūkiai aptariami iš dešimties aspektų, tokių kaip akumuliatoriaus nuoseklumas, įtampos ir srovės išlyginimas bei šilumos valdymo sistemos projektavimas.
1. Akumuliatorius nenuoseklus
Akumuliatoriaus konsistencija reiškia kiekvieno akumuliatoriaus bloko panašumą pagal talpą, įtampą, vidinę varžą, išsikrovimo kreivę ir kt. Akumuliatoriaus veikimo skirtumai gali sukelti problemų naudojant nuoseklias arba lygiagrečias baterijas. Pavyzdžiui, serijinėje konfigūracijoje bendram akumuliatoriaus veikimui įtakos turi blogiausias elementas; Lygiagrečioje konfigūracijoje dėl veikimo skirtumų srovės pasiskirstymas gali būti netolygus, o tai turi įtakos viso akumuliatoriaus komplekto tarnavimo laikui ir efektyvumui.
Problema:Serijinėje konfigūracijoje, jei vienas akumuliatorius išsikrovęs, visas baterijų paketas negalės visiškai išsikrauti, o tai sukels energijos švaistymą ir efektyvumo sumažėjimą; Lygiagrečiai konfigūruojant skirtingų baterijų srovės apkrova yra skirtinga, todėl gali lengvai sukelti vietinį perkaitimą ir baterijų veikimo pablogėjimą.
Sprendimas:
Baterijos patikrinimas:Gamybos procese turėtų būti naudojama didelio tikslumo bandymo įranga, skirta griežtai tikrinti kiekvieną akumuliatoriaus bloką, kad būtų užtikrintas aukštas parametrų, tokių kaip talpa, įtampa ir vidinė varža, nuoseklumas. Įprasti atrankos metodai apima OCV testą (atviros grandinės įtampą), vidinės varžos testą ir talpos testą. Šie bandymai efektyviai pašalina nekokybiškus akumuliatorius ir išvengia nenuoseklių akumuliatorių elementų surinkimo.
Balansavimo grandinės dizainas:Integruokite aktyvias arba pasyvias balansavimo grandines į akumuliatoriaus valdymo sistemą (BMS). Theaktyvioji išlyginimo grandinėgali perduoti elektros energiją per perjungimo induktyvumą arba talpą, kad būtų galima perskirstyti energiją akumuliatoriaus bloke. Pasyvus išlyginimas reguliuoja akumuliatoriaus įtampą sunaudodamas perteklinę energiją. Aktyvus balansavimas yra sudėtingas, bet efektyvus, tinkamas didelės talpos akumuliatoriams, o pasyvus balansavimas tinka mažiems ir vidutinio dydžio akumuliatoriams.
2. Subalansuokite įtampą ir srovę
Serijiniuose akumuliatoriuose įtampos išlyginimo problema yra raktas į vienodą kiekvieno elemento įkrovimą ir iškrovimą. Akumuliatorius be įtampos išlyginimo grandinės perkraus arba per mažai įkraus dalį akumuliatoriaus, o tai turės įtakos viso akumuliatoriaus veikimo laikui. Lygiagretus akumuliatoriaus blokas susiduria su srovės balanso problema, o dėl vidinės varžos skirtumo srovės pasiskirstymas yra netolygus, todėl kai kurias baterijas lengva padaryti didesnę srovės apkrovą.
Konkrečios problemos:Dėl nevienodos įtampos serijos baterijų blokų kai kurios baterijos gali perkrauti ir sugadinti arba anksti išsikrauti išsikrovimo metu; Nesubalansuota lygiagrečiojo akumuliatoriaus bloko srovė pagreitins akumuliatoriaus senėjimą ir sutrumpins baterijos naudojimo laiką.
Sprendimas:
Aktyvi balansavimo grandinė:Naudojant induktorių, kondensatorių ir valdymo lustų derinį, protingas galios perdavimas, kad būtų pasiektas efektyvus įtampos balansavimas. Šis metodas gali veiksmingai sumažinti vidinį akumuliatoriaus suvartojimą ir pagerinti viso akumuliatoriaus įkrovimo bei iškrovimo efektyvumą. Įprasti balansavimo metodai apima skraidančios talpos balansavimą ir perjungimo induktyvumo balansavimą. Turite pasirinkti tinkamą sprendimą pagal akumuliatoriaus naudojimo scenarijų.
Pasyvioji išlyginimo grandinė:Per atsparumą sunaudoti perteklinę aukštos įtampos akumuliatoriaus energiją. Šis metodas yra paprastas, nebrangus, tačiau mažo efektyvumo ir šilumos generavimo, tinka subalansuotam mažų baterijų blokų apdorojimui. Projektuojant reikia atkreipti dėmesį į rezistoriaus galią ir šilumos išsklaidymą, kad būtų išvengta vietinio perkaitimo išlyginimo proceso metu.
3. Šilumos valdymo sistemos projektavimas
Darbo metu akumuliatorius generuos daug šilumos, ypač kai akivaizdesnė didelė srovės iškrova. Jei šiluma nėra efektyviai paskirstoma, akumuliatoriaus temperatūra palaipsniui didės, todėl sumažės baterijos veikimas, sutrumpės tarnavimo laikas ir netgi kyla šiluminio pabėgimo pavojus.
Konkrečios problemos:Dėl netolygios temperatūros kai kurie baterijų blokai perkais, dėl to padidės vidinė varža, padidės elektrolitų skilimas ir kitos problemos, o tai netgi gali sukelti akumuliatoriaus gaisrą.
Sprendimas:
Šilumos laidumo medžiagos ir šilumos išsklaidymo dizainas:Akumuliatoriaus konstrukcijoje galima pridėti aukšto šilumos laidumo medžiagų, tokių kaip aliuminio lydinio šilumos išsklaidymo plokštės, šiluminės silikoninės pagalvėlės ir kt., kurios gali greitai eksportuoti akumuliatoriaus generuojamą šilumą. Optimizuokite oro srauto kanalus akumuliatoriaus viduje, kad pagerintumėte šilumos išsklaidymą natūralios konvekcijos arba ventiliatoriaus priverstinės konvekcijos būdu. Didelės galios įrenginiuose galima apsvarstyti skysčio aušinimo šilumos išsklaidymą, o šilumos išsklaidymo efektyvumas yra didesnis absorbuojant šilumą per cirkuliuojantį aušinimo skystį.
Temperatūros stebėjimas ir aktyvus aušinimas:Temperatūros jutiklis yra integruotas į BMS, kad būtų galima stebėti kiekvienos ląstelės temperatūrą realiu laiku. Jei temperatūra per aukšta, sistema automatiškai sumažina apkrovą arba koreguoja šilumos išsklaidymo schemą. Tuo pačiu metu išmanioji aušinimo sistema gali automatiškai paleisti ventiliatorių arba skysčio aušinimo sistemą pagal akumuliatoriaus temperatūros būseną, kad išvengtų akumuliatoriaus gedimo dėl perkaitimo.
4. Akumuliatoriaus konstrukcinis projektavimas
Akumuliatoriaus konstrukcinė konstrukcija turėtų ne tik užtikrinti akumuliatoriaus bloko stabilumą, bet ir optimizuoti elektros prijungimo, šilumos išsklaidymo ir priežiūros paprastumą. Neprotinga konstrukcijos konstrukcija sukels prastą akumuliatoriaus kontaktą, sugadins vibraciją ir net trumpąjį jungimą bei kitas problemas.
Konkrečios problemos: Dėl neprotingos konstrukcijos akumuliatorius gali atsilaisvinti, nusidėvėti, padidinti vidinį kontakto atsparumą, dėl to vietinis įkaitimas ir veikimo pablogėjimas.
Sprendimas:
Modulinis dizainas:Dėl modulinės baterijos bloko konstrukcijos galima atskirai supakuoti ir lengvai prijungti vieną akumuliatoriaus modulį, o sugadintą modulį galima greitai pakeisti, kad būtų patogiau prižiūrėti akumuliatorių. Seisminės konstrukcijos konstrukcija yra pritaikyta tarp modulių, siekiant sumažinti išorinės jėgos įtaką akumuliatoriaus blokui.
Apsauginės medžiagos ir dizaino patobulinimai:Akumuliatoriaus moduliui apvynioti naudokite smūgius sugeriančias putas, gumines pagalvėles ir kitas medžiagas, kad sumažintumėte išorinį smūgį ir smūgį. Korpuso medžiagos turi būti atsparios ugniai, vandeniui, korozijai atsparios didelio stiprumo medžiagos, tokios kaip aliuminio lydinys, nerūdijantis plienas arba inžinerinis plastikas, o ventiliacijos angos ir šilumos kriauklės turi būti suprojektuotos taip, kad būtų optimizuotas šilumos valdymas.

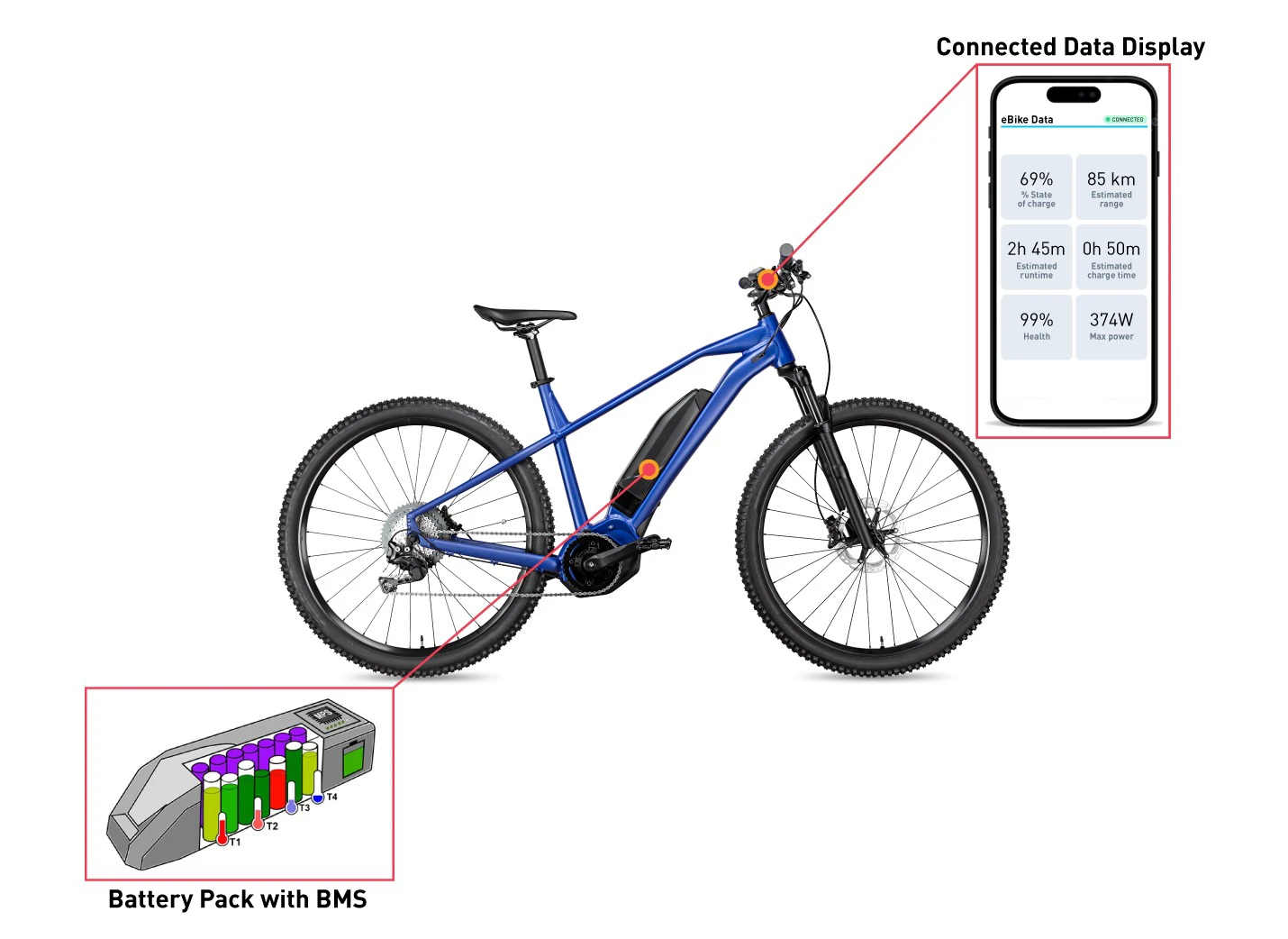

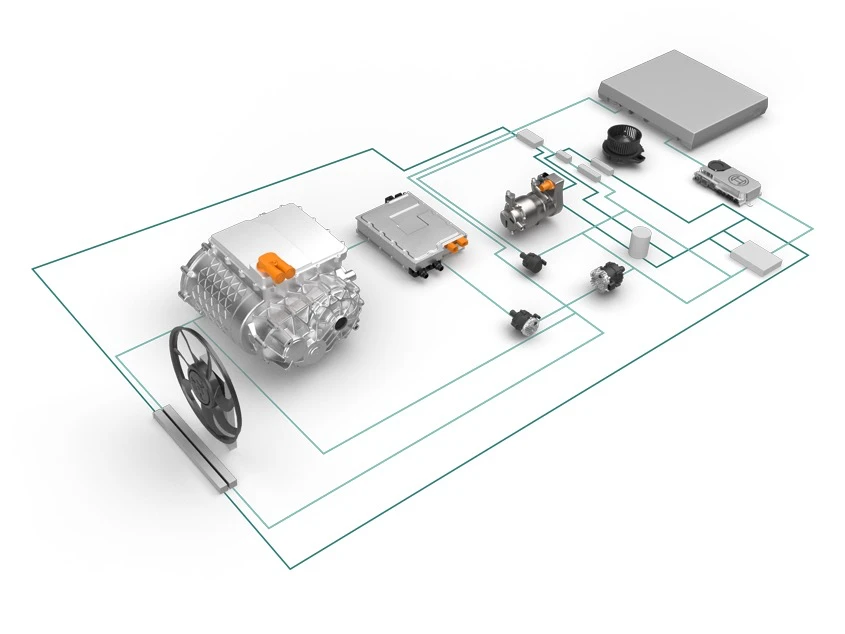

5. Akumuliatoriaus valdymo sistema(BMS)
BMS (Battery Management System) yra akumuliatoriaus bloko valdymo centras, atsakingas už akumuliatoriaus galios, įtampos, srovės ir temperatūros parametrų stebėjimą ir valdymą realiuoju laiku. BMS funkcijos apima akumuliatoriaus balansavimą, gedimų diagnostiką, įkrovimo ir iškrovimo kontrolę ir kt. Jo veikimas lemia bendrą akumuliatoriaus bloko saugumą ir efektyvumą.
Konkrečios problemos: jei BMS nėra tinkamai suprojektuotas, nenormali būsena gali būti laiku neaptikta, todėl gali kilti problemų, tokių kaip akumuliatoriaus perkrovimas, perkrovimas arba perkaitimas.
Sprendimas:
Didelio tikslumo stebėjimo jutikliai: BMS yra įmontuoti didelio tikslumo įtampos, srovės ir temperatūros jutikliai, kurie gali tiksliai nustatyti akumuliatoriaus būsenos parametrus ir perduoti juos į BMS valdymo bloką realiu laiku. Valdymo blokas analizuoja akumuliatoriaus įkrovimo ir iškrovimo elgseną bei balanso reguliavimą naudodamas integruotus algoritmus, kad užtikrintų sistemos saugumą.
Pažangūs algoritmai ir duomenų analizė: pažangūs akumuliatoriaus valdymo algoritmai, tokie kaip neuroniniai tinklai, mašininis mokymasis ir kitos technologijos, naudojami akumuliatoriaus naudojimo duomenims analizuoti, kad būtų galima numatyti akumuliatoriaus sveikatos būklę ir likusį veikimo laiką. Remdamasi algoritmo analizės rezultatais, BMS aktyviai optimizuoja įkrovimo ir iškrovimo strategiją, kad maksimaliai padidintų baterijos veikimo laiką.
6. Akumuliatoriaus apsaugos grandinės projektavimas
Akumuliatoriaus apsaugos grandinė yra svarbi saugos priemonė, siekiant išvengti akumuliatoriaus bloko viršįtampio, žemos įtampos, trumpojo jungimo ir per didelės srovės. Jei akumuliatoriaus blokas neturi tinkamos apsaugos grandinės, ekstremaliais atvejais lengva sukelti pavojų, o rimtais atvejais tai gali sukelti gaisrą ar sprogimą.
Konkrečios problemos: dėl trūkstamos arba prastai suprojektuotos apsaugos grandinės akumuliatorius gali būti pažeistas įkraunant ir iškraunant arba gali nepavykti nutraukti srovės trumpojo jungimo metu.
Sprendimas:
Keli apsaugos mechanizmai: suprojektuokite ir integruokite kelias apsaugos grandines, įskaitant apsaugą nuo viršįtampio, apsaugą nuo žemos įtampos, apsaugą nuo viršįtampių, apsaugą nuo trumpojo jungimo ir kt. Kiekviena apsaugos grandinė sukurta taip, kad veiktų nepriklausomai nuo BMS, užtikrinant, kad akumuliatorius būtų apsaugotas įvykus gedimui. meistro nesėkmė. Pavyzdžiui, apsauga nuo viršsrovių gali būti sukurta naudojant MOS vamzdžio ir greito saugiklio derinį, kad būtų pasiekta momentinio maitinimo nutraukimo funkcija.
Dviejų krypčių apsaugos ir izoliavimo dizainas: Dviejų krypčių apsaugos grandinės konstrukcija gali vienu metu stebėti akumuliatoriaus įkrovimo ir iškrovimo procesą, kad akumuliatorius nebūtų paveiktas įkroviklio ir apkrovos galų. Izoliacijos grandinė tarp akumuliatorių blokų sukurta taip, kad būtų išvengta srovės atgalinio srauto tarp akumuliatoriaus elementų ir pagerinta bendra elektros sauga.
7. Efektyvumas ir energijos praradimas
Energijos nuostoliai nuosekliai lygiagrečios baterijos konstrukcijose daugiausia atsiranda dėl vidinės varžos, jungties varžos ir BMS bei apsaugos grandinės energijos suvartojimo. Esant didelei srovei, šie nuostoliai dar padidės, tiesiogiai sumažindami bendrą akumuliatoriaus efektyvumą ir patvarumą.
Konkrečios problemos: dėl mažo efektyvumo sutrumpės baterijos veikimo laikas, o tai paveiks tikrąją įrenginio naudojimo patirtį, o dėl ilgalaikio energijos praradimo taip pat padidės akumuliatoriaus įkaitimas.
Sprendimas:
Optimizuotos jungiamosios medžiagos: naudokite mažo atsparumo, didelio laidumo jungiamąsias medžiagas, tokias kaip varinė folija, alavuota vario juosta arba aliuminio lydinio juosta. Optimizuokite suvirinimo procesą naudodami lazerinį suvirinimą, ultragarsinį suvirinimą ir kitas pažangias technologijas, kad užtikrintumėte sujungimo taško atsparumą ir mažą atsparumą, sumažintumėte elektros energijos nuostolius prijungimo taške.
Pagerintas BMS energijos vartojimo efektyvumas: BMS turi būti sukurta atsižvelgiant į energijos vartojimo efektyvumo optimizavimą, kad būtų išvengta nereikalingo energijos suvartojimo. Sumažinkite paties BMS energijos sąnaudas naudodami mažos galios lustus ir išmaniuosius miego režimus. Energijos atkūrimo moduliai taip pat gali būti pridedami prie BMS, kad būtų galima atkurti ir pakartotinai panaudoti perteklinę energiją akumuliatoriaus bloke, kad būtų pagerintas bendras energijos vartojimo efektyvumas.
8. Saugumas ir patikimumas
Akumuliatorių blokai turi būti atsparūs įvairioms atšiaurioms aplinkoms, pvz., vibracijai, smūgiams ir aukštai temperatūrai, o baterijų saugumas ir patikimumas yra labai svarbūs. Vienos baterijos gedimas gali sukelti viso akumuliatoriaus bloko problemų, o tai gali sukelti įrangos gedimą ir netgi kelti pavojų naudotojo saugumui.
Konkrečios problemos: bet kurio vieno akumuliatoriaus bloko gedimas gali išplisti ir sukelti bendrą akumuliatoriaus gedimą arba avariją.
Sprendimas:
Daugiasluoksnė apsauga ir perteklinis dizainas: projektuojant akumuliatorių blokus reikia atsižvelgti į kelių sluoksnių apsaugą, pvz., į konstrukcijos projektą įtraukti saugos komponentus, tokius kaip priešgaisrinės pertvaros ir sprogimui atsparūs vožtuvai. Perteklinė konstrukcija leidžia likusiai akumuliatoriaus daliai tinkamai veikti, kai kai kurie įrenginiai sugenda, taip pagerinant bendrą saugumą.
Griežtas bandymas ir sertifikavimas: prieš gaminant akumuliatorių paketus turi būti atliktas griežtas pritaikymo aplinkai bandymas, įskaitant vibracijos bandymą, kritimo bandymą, terminio ciklo testą ir kt. Taikant UL, CE, UN38.3 ir kitus tarptautinius sertifikatus, siekiant užtikrinti, kad akumuliatoriaus paketas atitiktų tarptautinius saugos standartus, didina vartotojų pasitikėjimą.
9. Dinaminio atsako ypatybės
Akumuliatoriai turi greitai reaguoti į apkrovos pokyčius, kad būtų užtikrintas įrenginio stabilumas. Lėto dinaminio atsako akumuliatoriaus paketas sukels nestabilų įrenginio veikimą ir didelius įtampos svyravimus, o tai paveiks vartotojo patirtį.
Konkrečios problemos: Nepakankamas akumuliatoriaus atsakas gali sukelti įrenginio greitį ir sulėtėjimą arba įtampos kritimo reiškinį, kai apkrova smarkiai pasikeičia.
Sprendimas:
Didelės spartos akumuliatoriaus pasirinkimas: pasirinkite didelio našumo akumuliatoriaus elementus su puikiomis dinaminio atsako charakteristikomis, kurios gali greitai reguliuoti išvestį, kai apkrova greitai keičiasi. Kartu su greito atsako BMS algoritmu galima dar labiau optimizuoti akumuliatoriaus išėjimo dinamines charakteristikas.
Induktyvumo filtras ir talpos kompensavimas: Induktyvumo filtras ir talpos kompensavimo tinklas yra suprojektuoti akumuliatoriaus bloko išvesties gale, siekiant sumažinti įtampos svyravimus ir pagerinti akumuliatoriaus dinaminio atsako gebėjimą. Ši konstrukcija sumažina įtampos svyravimus ir užtikrina stabilų įrangos veikimą esant dideliems apkrovų svyravimams.

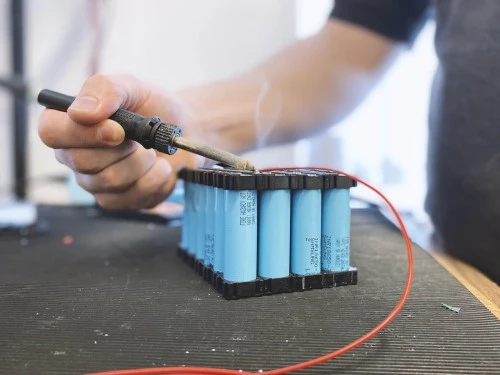

10. Sujungimo technologija ir medžiagų parinkimas
Akumuliatoriaus jungties daliai reikia puikių elektrinių ir šiluminių savybių. Dėl blogo sujungimo padidės atsparumas, kontaktas įkais ir net išsilydys, o tai gali sukelti akumuliatoriaus gedimą rimtais atvejais.
Konkrečios problemos: netinkamos prijungimo medžiagos arba prastas procesas gali padidinti baterijos bloko atsparumą, sukelti vietinį perkaitimą, dėl ko prarandama energija ir kyla pavojus saugai.
Sprendimas:
Pasirinkite aukštos kokybės jungtis ir suvirinimo technologijas: baterijų blokų jungtyse dažniausiai naudojami suvirinimo metodai, tokie kaip suvirinimas lazeriu arba ultragarsinis suvirinimas. Šie metodai užtikrina mažą atsparumą ir didelį mechaninį stiprumą prijungimo vietoje bei išvengia prasto kontakto dėl vibracijos ar temperatūros pokyčių.
Naudokite karščiui atsparias izoliacines medžiagas: Akumuliatoriaus jungčių dalys turi būti apvyniotos karščiui atspariomis ir dilimui atspariomis izoliacinėmis medžiagomis, tokiomis kaip karščiui atspari juosta ir tefloniniai vamzdžiai. Šios medžiagos gali veiksmingai užkirsti kelią trumpajam jungimui ar nuotėkiui jungtyje ir pagerinti akumuliatoriaus saugą bei tarnavimo laiką.
