Kietojo kūno ir skystojo kūno baterijų technologijos skirtumai

Pramonėms einant prie tvarių energijos sprendimų, akumuliatorių technologija išlieka pagrindiniu akcentu, ypač elektrinėse transporto priemonėse (EV) ir elektriniuose dviračiuose (elektroniniuose dviračiuose). Kietojo kūno baterijų augimas kartu su įprastomis ličio jonų baterijomis keičia mūsų mąstymą apie energijos kaupimą. Tačiau kuo šios dvi technologijos skiriasi ir kaip jos paveiks elektroninių dviračių ateitį? Pažvelkime giliau.

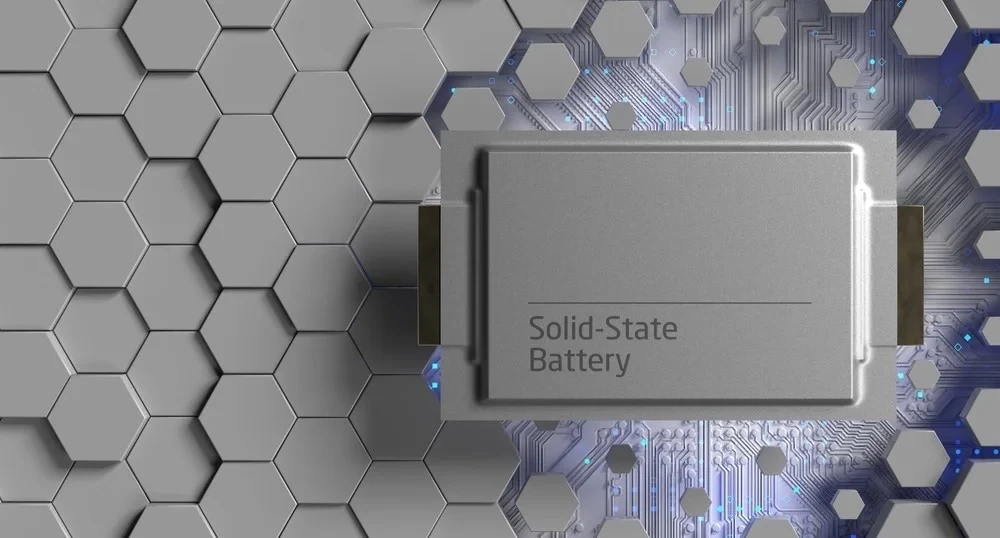

Kas yra kietojo kūno baterija?

Kietojo kūno baterijų technologija yra nauja energijos kaupimo riba, kurioje vietoj skystųjų elektrolitų, naudojamų tradicinėse baterijose, naudojami kietieji elektrolitai. Šios kietos medžiagos gali būti keramika, polimerai arba sulfidai, todėl jos tampa stabilesnės ir turi daug privalumų:

AukštesnisEnergijos tankis: Kietojo kūno baterijos padidina energijos tankį, leisdamos daugiau jonų judėti tarp katodo ir anodo mažesnėje erdvėje. Dėl to akumuliatoriai yra lengvesni ir galingesni, idealiai tinkantys elektroniniams dviračiams ir kitiems kompaktiškiems įrenginiams.

Saugos patobulinimai:Vienas iš pagrindinių kietojo kūno baterijų pranašumų yra mažesnė trumpojo jungimo rizika. Be degaus skysto elektrolito, esančio įprastuose ličio jonų akumuliatoriuose, gaisrų ar sprogimų tikimybė yra daug mažesnė.

Ilgesnis tarnavimo laikas:Laikui bėgant kietojo kūno baterijos nusidėvi mažiau. Dėl to padidėja ilgaamžiškumas ir našumas, o tai yra labai svarbus veiksnys vartotojams, norintiems ilgai veikiančios baterijos savo e-dviračiams ar elektromobiliams.

Ličio metalo anodas:Kita naujovė kietojo kūno baterijose – ličio metalo anodo naudojimas, kuris gali sukaupti daug daugiau energijos nei tradiciniai grafito anodai, naudojami ličio jonų baterijose. Šis anodo tipas dar labiau padidina akumuliatoriaus energijos tankį ir galią.

Kas yra skystos būsenos baterija?

Skystosios būsenos akumuliatoriai, dažnai vadinami ličio jonų akumuliatoriais, buvo dominuojanti buitinės elektronikos ir elektra varomų transporto priemonių technologija. Jie naudoja skystą elektrolitą, paprastai ličio druską, ištirpintą tirpiklyje, kad jonai galėtų judėti tarp anodo ir katodo įkrovimo ir iškrovimo metu.

Masinė gamyba ir prieinamumas:Kadangi įprastos ličio jonų baterijos buvo naudojamos dešimtmečius, joms naudinga didelio masto masinė gamyba, todėl jos yra prieinamesnės ir plačiau prieinamos.

Greitas įkrovimas:Viena pastebimų skystos būsenos baterijų privalumų yra jų gebėjimas palaikyti greitą įkrovimą. Skystas elektrolitas palengvina greitą jonų judėjimą, sumažindamas įkrovimo laiką – tai svarbus aspektas elektroninių dviračių naudotojams, norintiems kuo labiau sumažinti prastovų laiką.

Šilumos valdymas:Nors skystos būsenos baterijos gerai veikia esant aukštesnei temperatūrai, jos gali perkaisti intensyviai naudojant, ypač jei nėra tinkamos šilumos valdymo sistemos. Tai kelia gedimo ar net gaisro pavojų.

Tyrimai ir plėtra:Daugelis kompanijų nuolat tiria ir tobulina įprastų ličio jonų akumuliatorių patobulinimus, kad jie būtų saugesni, efektyvesni ir gali patenkinti didėjančius energijos kaupimo sistemų poreikius.

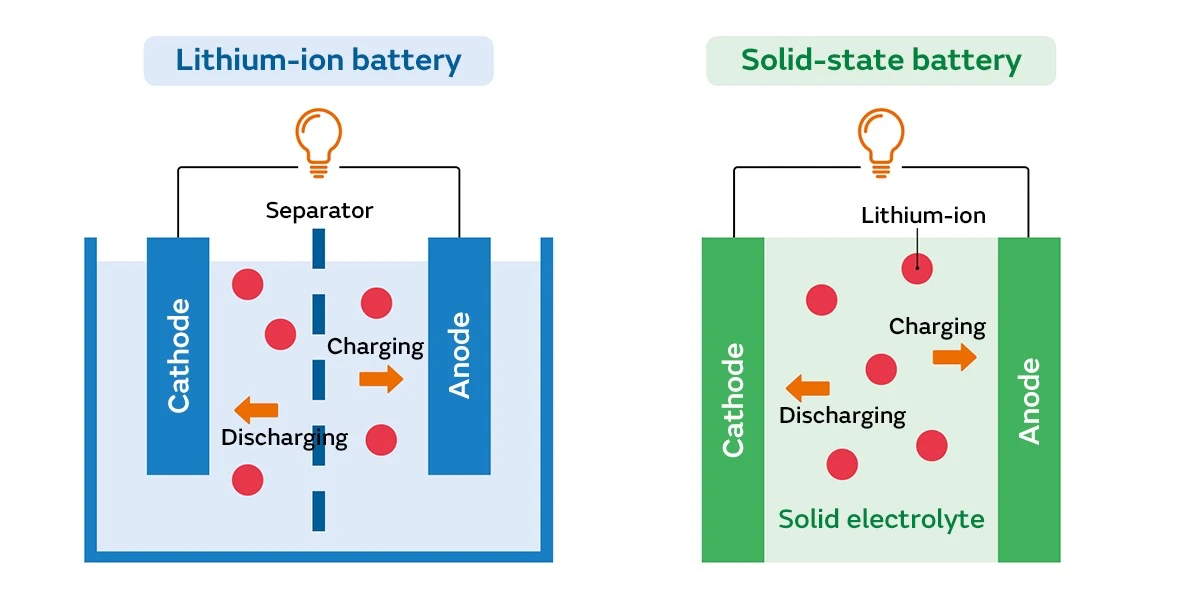

Kietojo kūno akumuliatoriaus veikimo principas

1. Kaip veikia kietojo kūno baterijos

Kietojo kūno akumuliatoriuje naudojamas kietas elektrolitas, o ne skystas elektrolitas, esantis įprastose baterijose. Šis kietas elektrolitas gali būti pagamintas iš medžiagų, tokių kaip keramika, polimerai ar sulfidai. Pagrindinę struktūrą sudaro trys pagrindiniai komponentai:

Katodas:Teigiamas elektrodas, kuriame įkrovimo metu kaupiami ličio jonai.

Anodas:Neigiamas elektrodas, dažnai pagamintas iš ličio metalo pažangių konstrukcijų.

Kietas elektrolitas:Terpė, per kurią ličio jonai juda tarp anodo ir katodo įkrovimo ir iškrovimo metu.

2. Iškrovimo procesas kietojo kūno akumuliatoriuose

Kai išsikrauna kietojo kūno akumuliatorius (tiekiama energija tokiam įrenginiui kaip elektrinis dviratis):

Ličio jonai per kietąjį elektrolitą juda iš anodo į katodą.

Elektronai teka per išorinę grandinę (prietaiso elektroniką) iš anodo į katodą, sukurdami elektros energiją.

Kai akumuliatorius išsikrauna, ličio metalo anodas išskiria ličio jonus, kurie vėliau keliauja per kietą elektrolitą ir susijungia su katodo medžiaga.

Kietasis elektrolitas ne tik suteikia kelią jonams, bet ir apsaugo nuo pavojingų trumpųjų jungimų, kurie gali atsirasti skystos būsenos akumuliatoriuose dėl dendrito susidarymo.

3. Kietojo kūno baterijų įkrovimo procesas

Įkrovimo metu:

Išorinis maitinimo šaltinis (pvz., įkroviklis) grąžina ličio jonus iš katodo į anodą, kur jie saugomi ličio metalo anode.

Elektronai pereina iš katodo į anodą per išorinę grandinę, subalansuodami krūvį.

Kietas elektrolitas užtikrina, kad šie jonai sklandžiai judėtų tarp elektrodų be degradacijos, prailgindami akumuliatoriaus gyvavimo ciklą.

Kietojo kūno akumuliatoriaus gebėjimas sukaupti daugiau jonų viename tūrio vienete (dėl didesnio energijos tankio) yra ypač efektyvus energijos kaupimui.

4. Energijos kaupimas kietojo kūno akumuliatoriuose

Kietojo kūno akumuliatoriaus energijos kaupimo pajėgumą lemia katode, anode ir kietajame elektrolite naudojamos medžiagos. Ličio metalo anodo naudojimas žymiai padidina akumuliatoriaus gebėjimą kaupti energiją, palyginti su įprastu dizainu. Kietas elektrolitas užtikrina stabilų veikimą net esant aukštesnei temperatūrai ir apsaugo nuo talpos praradimo laikui bėgant, todėl akumuliatorius tarnauja ilgiau.

Skystosios būsenos baterijos veikimo principas

1. Kaip veikia skystos būsenos baterijos

Skystos būsenos baterijos, paprastai žinomos kaip ličio jonų baterijos, veikia naudojant skystą elektrolitą, kad jonai galėtų judėti tarp katodo ir anodo. Šios baterijos paprastai susideda iš:

Katodas:Paprastai gaminamas iš ličio turinčios medžiagos, pvz., ličio kobalto oksido.

Anodas:Dažnai gaminamas iš grafito, kuriame įkrovimo metu kaupiami ličio jonai.

Skystas elektrolitas:Ličio druska, ištirpinta organiniame tirpiklyje, kuri leidžia pernešti jonus tarp elektrodų.

2. Iškrovimo procesas skystos būsenos baterijose

Iškrovimo metu (kai naudojamas akumuliatorius):

Ličio jonai keliauja iš anodo (grafito) į katodą per skystą elektrolitą.

Elektronai teka išoriškai iš anodo į katodą, maitindami prijungtą įrenginį.

Kai ličio jonai patenka į katodą, jie susijungia su katodo medžiaga, išskirdami energiją, kuri maitina įrenginį.

Skirtingai nuo kietojo kūno akumuliatorių, skystas elektrolitas leidžia greitai judėti jonams, o tai palengvina greitą išsikrovimą. Tačiau ši skysta terpė taip pat labiau linkusi į tokias problemas kaip dendrito susidarymas, kuris gali sukelti trumpąjį jungimą ir kelti susirūpinimą dėl saugos.

3. Įkrovimo procesas skystos būsenos baterijose

Įkraunant ličio jonų akumuliatorių:

Įkroviklis priverčia ličio jonus judėti iš katodo atgal į anodą per skystą elektrolitą.

Elektronai keliauja priešinga kryptimi, nuo katodo iki anodo per išorinę grandinę, atstatydami akumuliatoriaus įkrovą.

Elektrolite esanti ličio druska padeda sklandžiai pernešti jonus, todėl įkrovimas yra gana greitas.

Tačiau laikui bėgant įkrovimo ir iškrovimo ciklai gali pablogėti, todėl gali sumažėti. Be to, skysti elektrolitai yra mažiau stabilūs aukštesnėje temperatūroje, o tai gali pagreitinti šį skaidymą.

4. Energijos laikymas skystojo būvio akumuliatoriuose

Energijos kaupimas skystojo būvio akumuliatoriuose priklauso nuo ličio jonų, skysto elektrolito ir elektrodų medžiagų sąveikos. Grafito anodas gali saugoti ribotą ličio jonų skaičių, palyginti su ličio metalo anodu kietojo kūno akumuliatoriuose, o tai riboja jo energijos tankį. Tačiau dėl nusistovėjusio dizaino ir didelio ličio jonų baterijų prieinamumo jie yra daugelio buitinės elektronikos ir elektrinių transporto priemonių sprendimas.

Suvokus šiuos procesus tampa aišku, kodėl kietojo kūno baterijos yra laikomos energijos kaupimo ateitimi, ypač tokiose didelės paklausos srityse kaip elektrinės transporto priemonės ir elektroniniai dviračiai. Nors skystos būsenos baterijos vis dar dominuoja rinkoje dėl savo nusistovėjusio naudojimo ir greito įkrovimo galimybių, kietojo kūno baterijų kūrimas žada didesnį energijos tankį, geresnį saugumą ir ilgesnį tarnavimo laiką, todėl jie yra stiprus varžovas baterijų technologijos ateityje.

Pagrindiniai kietojo ir skystojo kūno baterijų skirtumai

Saugumas

Kietojo kūno akumuliatoriai yra saugesnė alternatyva, nes jų kietieji elektrolitai mažiau gali sukelti trumpąjį jungimą arba užsidegti. Priešingai, skystas elektrolitas tradicinėse ličio jonų baterijose yra labai degus, ypač naudojant daug energijos naudojančius įrenginius, pvz., e-dviračius ir elektra varomus automobilius.

Energijos tankis

Kietojo kūno baterijų kūrimas žymiai padidino jų energijos kaupimo galimybes. Dėl didesnio energijos tankio kietojo kūno baterijos gali sukaupti daugiau energijos mažesne forma, o tai būtina elektroniniams dviračiams ir kompaktiškoms elektrinėms transporto priemonėms. Įprastos ličio jonų baterijos, nors ir vis dar veiksmingos, turi mažesnį energijos tankį.

Įkrovimo greitis

Nors skystojo kūno akumuliatoriai pasižymi greitu įkrovimu, kietojo kūno baterijų technologija šioje srityje daro pažangą. Dabartiniais pasiekimais siekiama sutrumpinti kietojo kūno akumuliatorių įkrovimo laiką, nors jie dar nepasiekė savo skystųjų baterijų greičio.

Darbas aukštesnėje temperatūroje

Kietojo kūno baterijos turi platesnį veikimo temperatūrų diapazoną, todėl jos yra stabilesnės ekstremaliomis sąlygomis. Jie gali efektyviai veikti aukštesnėje temperatūroje be pavojaus perkaisti, o ličio jonų akumuliatoriams dažnai reikia aušinimo mechanizmų, kad būtų išvengta šiluminės žalos.

Kietojo ir skystojo kūno baterijų įtaka elektroninių dviračių kūrimui

1. Išplėstinis diapazonas ir akumuliatoriaus talpa

Vienas iš pagrindinių kietojo kūno baterijų privalumų yra didesnis energijos tankis. Tai reiškia, kad kietojo kūno baterijos gali sukaupti daugiau energijos tame pačiame tūryje ar svoryje, palyginti su jų skystojo būvio baterijomis. Elektrinių dviračių atveju tai tiesiogiai reiškia didesnį atstumą. Vairuotojai gali nukeliauti ilgesnius atstumus su tokio paties dydžio akumuliatoriumi arba mėgautis tuo pačiu atstumu su mažesne, lengvesne baterija. Tai gali žymiai pagerinti dviračio našumą ir manevringumą.

Skystos būsenos baterijos (ličio jonų), nors ir plačiai naudojamos šiuolaikiniuose elektriniuose dviračiuose, turi mažesnį energijos tankį, o tai riboja atstumą. Tačiau tobulėjant kietojo kūno baterijų technologijoms, elektroniniai dviračiai netrukus gali pasiekti ilgesnį atstumą vienu įkrovimu, todėl jie bus praktiškesni važiuojant tolimais atstumais ar keliones.

2. Patobulinta sauga

Saugumas yra labai svarbus elektroninių dviračių naudotojų rūpestis, o kietojo kūno akumuliatoriai suteikia aiškų pranašumą. Skirtingai nuo skystojo būvio baterijų, kuriose naudojamas skystas elektrolitas, kuris gali būti degus ir galintis nutekėti, kietojo kūno akumuliatoriuose naudojamas kietas nedegus elektrolitas. Tai žymiai sumažina gaisro, sprogimo ar trumpojo jungimo riziką, kuri gali kilti, jei skystos būsenos akumuliatorius yra pažeistas arba veikiamas ekstremaliomis sąlygomis.

Skystos būsenos akumuliatoriai, nors ir patobulinti saugos mechanizmais, vis tiek kelia tam tikrą pavojų aukštoje temperatūroje arba fizinės žalos atveju. Kita vertus, kietojo kūno akumuliatoriai gali atlaikyti ekstremalesnę aplinką ir yra saugesnė alternatyva elektriniams dviračiams, kurie veikia įvairiomis lauko sąlygomis.

3. Įkrovimo greitis ir vartotojo patirtis

Šiuo metu skystos būsenos akumuliatoriai yra žinomi dėl savo gebėjimo greitai įkrauti, todėl jie yra patrauklūs elektroninių dviračių naudotojams, kuriems reikia įkrauti savo dviračius kelyje. Kasdien važiuojantiems į darbą ir atgal greitasis įkrovimas sumažina prastovų laiką ir padidina dviračio naudojimo patogumą.

Tačiau kietojo kūno baterijų technologija vejasi. Nors šiuo metu kietojo kūno akumuliatoriai kraunasi lėčiau nei skystojo kūno akumuliatoriai, daroma didelė pažanga. Tikimasi, kad patobulinus kietojo kūno elektrolitus, kietojo kūno akumuliatoriai palaikys greitesnį įkrovimo greitį, o tai artimiausiu metu gali pranokti skystojo būvio galimybes. Dėl to būsimiems elektriniams dviračiams gali būti naudingas tiek didelis energijos tankis, tiek greito įkrovimo kietojo kūno akumuliatoriai, todėl naudotojams bus patogu.

4. Akumuliatoriaus naudojimo trukmė ir priežiūros išlaidos

Be geresnio našumo, kietojo kūno baterijos paprastai turi ilgesnį tarnavimo laiką, palyginti su skystojo kūno baterijomis. Taip yra todėl, kad kietojo kūno baterijų kietasis elektrolitas nesuyra taip lengvai, kaip skystas elektrolitas, naudojamas įprastose ličio jonų baterijose. Dėl mažiau cheminių šalutinių reakcijų ir mažesnio elektrolitų skilimo, kietojo kūno akumuliatoriai gali atlaikyti daugiau įkrovimo ciklų be didelių talpos praradimo.

Priešingai, skystos būsenos baterijos linkusios laikui bėgant irti dėl elektrolitų skilimo, elektrodų senėjimo ir dendritų susidarymo. Dėl to sumažėja talpa ir atstumas, todėl baterijas reikia keisti dažniau. Ilgainiui kietojo kūno akumuliatoriai greičiausiai sumažins bendras nuosavybės išlaidas, nes sumažės reguliarios priežiūros ar baterijų keitimo poreikis. Elektroninių dviračių naudotojams tai reiškia mažiau kelionių į remonto dirbtuves ir ilgesnį akumuliatoriaus veikimą.

5. Atlikimas ekstremaliomis sąlygomis

Viena sritis, kurioje kietojo kūno akumuliatoriai žymiai pranoksta skystojo kūno baterijas, yra ekstremalios aplinkos sąlygos. Kietojo kūno akumuliatoriai gali efektyviai veikti aukštesnėje temperatūroje, nereikalaujant papildomų aušinimo sistemų. Dėl to jie idealiai tinka naudoti e-dviračiuose, važiuojant karštu klimatu arba nelygioje vietovėje, kur būtinas pastovus veikimas.

Kita vertus, skystos būsenos akumuliatoriams gali prireikti aušinimo mechanizmų, kad būtų išvengta perkaitimo esant aukštai temperatūrai, o tai padidina dviračio sudėtingumą ir svorį. Be to, labai šaltu ar karštu oru gali pablogėti jų veikimas, todėl sumažėja efektyvumas ir ilgaamžiškumas.

6. Technologijų pažanga ir ateities tendencijos

Šiuo metu rinkoje dėl nusistovėjusių gamybos procesų ir ekonomiškumo dominuoja skystojo būvio akumuliatoriai. Tačiau kietojo kūno baterijos greitai sulaukia dėmesio, nes vyksta moksliniai tyrimai ir plėtra. Įmonės ir tyrimų institutai aktyviai tobulina kietojo kūno baterijų mastelį ir gamybos technologijas, kad jos taptų komerciškai perspektyvesnės.

Kietojo kūno akumuliatoriams pereinant prie masinės gamybos, e-dviračių gamintojai turės galimybę kurti naujus dizainus, kurie išnaudotų šių kompaktiškų, daug energijos naudojančių ir ilgaamžių akumuliatorių pranašumus. Ličio metalo anodo naudojimas kietojo kūno akumuliatoriuose leidžia sukaupti dar daugiau energijos, o kartu su kietojo kūno baterijų technologijos pažanga elektroninių dviračių pramonė greičiausiai išvys naujoviškus modelius su geresniu efektyvumu ir našumu.

Kas yra geriausiaselektrinio dviračio akumuliatoriaus gamintojas

Nors kietojo kūno akumuliatoriai greičiausiai taps ateities plėtros tendencija, dėl įvairių apribojimų jos tikrai nebuvo komercializuojamos pakeisti ličio baterijas elektrinių dviračių baterijų pramonėje.

prekės ženklas GEB priklauso General Electronics Technology Co., LTD. yra profesionalus elektrinių dviračių ličio baterijų gamintojas. Mes orientuojamės į terpolimerinių baterijų (NCM arba NCA) ir ličio geležies fosfato baterijų (LFP) gamybą ir kūrimą, be to, GEB naudoja unikalų plastikinio apvalkalo procesą dėl natūralios plastiko izoliacijos ir cheminio atsparumo, kad būtų užtikrintas saugumas. Akumuliatoriaus modulis turi didesnę garantiją, žemos temperatūros įkrovimo charakteristikos taip pat yra geresnės. Nuo pat GEB gamyklos įkūrimo 2009 m., didžiausią dėmesį skiriame aukščiausios klasės saugių ličio baterijų tyrimams ir plėtrai, tvirtindami, kad ličio geležies fosfato baterijų techninis kelias niekada nepasikeitė. Niekada nebuvo su saugumu susijusių avarijų, sukeltų mūsų akumuliatorių, ir mes pelnėme šalies ir užsienio klientų reputaciją. Pasirinkus GEB, reikia pasirinkti saugią ličio bateriją. Mūsų gamykla įsikūrusi Šendžene, šiuo metu turėdama daugiau nei 180 darbuotojų, o metiniai pardavimai siekia daugiau nei 30 milijonų JAV dolerių, tapome vienu geriausių elektrinių dviračių akumuliatorių gamintojų Kinijoje.
