Augančioje elektromobilių srityje didelio našumo elektrinių dviračių (E-bike) akumuliatorių paklausa išaugo dėl didesnio atstumo, didesnio saugumo ir didesnio efektyvumo poreikio. Ličio jonų (Li-ion) akumuliatorius yra vienas iš svarbiausių bet kurio e-dviračio komponentų. Kaip geriausias gamintojaselektrinių dviračių akumuliatoriai Kinijoje, šiame straipsnyje gilinamasi į pagrindinį gamybos procesą ir projektavimo aspektus kuriant patikimus, didelio našumo ličio jonų akumuliatorius elektriniams dviračiams.
Supratimas apie elektroninių dviračių ličio jonų akumuliatorių paketus
Ličio jonų baterijos yra elektrinių dviračių stiprybės, pasižyminčios dideliu energijos tankiu, ilgu ciklo tarnavimo laiku ir palyginti lengvu svoriu, palyginti su tradiciniais švino rūgšties akumuliatoriais. Šios pakuotės paprastai susideda iš kelių nuosekliai arba lygiagrečiai išdėstytų ličio elementų, kurie suteikia reikiamą įtampą ir talpą, kad dviračio variklis veiktų efektyviai.
Akumuliatoriaus konstrukcija turi užtikrinti suderinamumą su E-bike maitinimo sistema, maksimaliai padidindama sukimo momentą, pagreitį ir atstumą. Ličio geležies fosfatas (LiFePO4) ir ličio nikelio mangano kobalto oksidas (NMC) yra dažniausiai elektroninių dviračių baterijose naudojamos cheminės medžiagos, kurių kiekviena turi specifinių pranašumų stabilumo, eksploatavimo trukmės ir energijos tankio požiūriu.

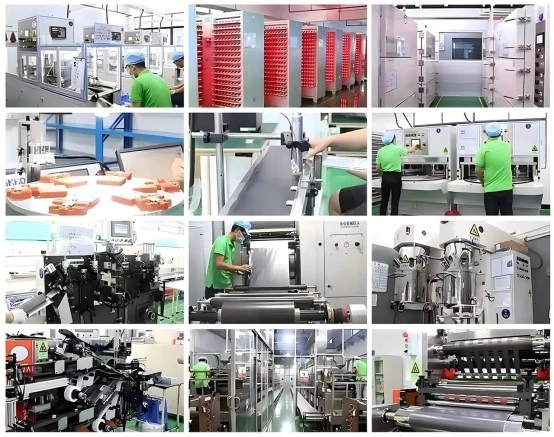

Elektroninio dviračio ličio jonų akumuliatoriaus gamybos procesas
E-dviračių ličio jonų akumuliatoriaus gamybos procesas yra sudėtingas, apimantis kelis pagrindinius etapus, siekiant užtikrinti našumą ir saugumą.
1 veiksmas: žaliavos parinkimas ir ląstelių paruošimas
Gamybos procesas prasideda nuo kruopštaus akumuliatoriaus elementų parinkimo. E-dviračių ličio jonų baterijose paprastai naudojami cilindriniai elementai (pvz., 18650 arba 21700), prizminiai arba maišeliai, kurių kiekvienas pasirenkamas pagal norimą paskirtį. Gamintojai tiekia elementus iš patikimų tiekėjų, kad užtikrintų kokybę ir nuoseklumą. Tada ląstelės rūšiuojamos pagal pagrindines charakteristikas, tokias kaip įtampa ir vidinė varža, kad būtų užtikrintas vienodumas ir ilgalaikis veikimas.
2 veiksmas: akumuliatoriaus elemento surinkimas
Kai ląstelės yra paruoštos, prasideda surinkimo procesas. Tai apima elementų jungimą nuosekliai arba lygiagrečiai, atsižvelgiant į reikiamą E-bike sistemos įtampą ir talpą. Pavyzdžiui, įprastoje 48 V E-dviračio baterijoje gali būti nuosekliai naudojami 13-14 elementai (kiekvienas po 3,7 V), o didesniems didelio našumo E-dviračių akumuliatoriams gali prireikti papildomų elementų.
Celės yra išdėstytos apsauginiame korpuse, dažnai pagamintame iš patvaraus ABS plastiko, kuris užtikrina atsparumą smūgiams ir apsaugą nuo korozijos. Šis korpusas skirtas apsaugoti akumuliatorių nuo išorinių sąlygų, tokių kaip vanduo, dulkės ir ekstremalios temperatūros.
3 veiksmas: baterijų valdymo sistemos (BMS) integravimas
Esminis akumuliatoriaus komponentas yra akumuliatoriaus valdymo sistema (BMS). BMS stebi akumuliatoriaus būklę, reguliuodamas įkrovimo ir iškrovimo ciklus, apsaugodamas elementus nuo perkrovimo, per didelio iškrovimo ir trumpųjų jungimų. BMS taip pat užtikrina bendrą akumuliatoriaus saugumą, palaikydama šilumos reguliavimą ir įtampos balansą tarp elementų.
Aukštos klasės elektroninių dviračių sistemose yra integruoti pažangūs išmanieji BMS sprendimai su CANBUS arba UART ryšio protokolais, kad būtų galima stebėti našumą realiuoju laiku ir atlikti diagnostiką bei optimizavimą naudojimo metu.
4 veiksmas: izoliacija ir saugos funkcijos
Akumuliatorius turi būti tinkamai izoliuotas, kad būtų išvengta trumpųjų jungimų ir būtų užtikrintas saugumas veikimo metu. Siekiant apsaugoti nuo šilumos susidarymo, pridedamos termoizoliacinės medžiagos, o saugiam elementų ir variklio ryšiui užtikrinti naudojami aukštos kokybės laidai ir jungtys.
Pakuotės konstrukcijoje taip pat yra vidinių saugos funkcijų, tokių kaip saugikliai ir slėgio mažinimo vožtuvai, apsaugantys nuo rizikos, pvz., terminio nutekėjimo ar išorinių fizinių pažeidimų.
E-dviračio akumuliatoriaus dizaino svarstymai
Kuriant ličio jonų akumuliatorių paketą elektroniniams dviračiams, reikia atsižvelgti į kelis pagrindinius veiksnius:
Įtampos ir talpos reikalavimai: Pirmasis projektavimo proceso žingsnis yra suprasti konkretaus E-dviračio modelio įtampos ir talpos reikalavimus. Pavyzdžiui, 48 V akumuliatorių paketas paprastai suteikia reikiamos galios didesnio našumo E-dviračiams. Talpa, matuojama ampervalandėmis (Ah), lemia, kiek atstumą E-dviratis gali nuvažiuoti vienu įkrovimu, o tai labai svarbu tiek keliaujantiems į darbą, tiek važiuojantiems laisvalaikiu.
Akumuliatoriaus formos koeficientas: E-dviračių baterijų blokai būna įvairių formų, pvz., cilindriniai, prizminiai arba maišelių elementai. Kiekvienas formos veiksnys turi unikalių privalumų. Cilindrinės ląstelės yra patvarios ir ekonomiškos, o prizminės ląstelės yra efektyvesnės vietos, o maišelių ląstelės yra lengvos ir lanksčios, idealiai tinka kompaktiškoms ar nestandartinėms konstrukcijoms. Formos veiksnys tiesiogiai veikia bendrą akumuliatoriaus dizainą, įskaitant jo dydį, formą ir veikimą.
Temperatūros valdymas: ličio jonų baterijos yra jautrios temperatūros svyravimams, o didelis karštis ar šaltis gali labai paveikti jų veikimą ir tarnavimo laiką. Akumuliatoriaus konstrukcija turi apimti veiksmingus šilumos valdymo sprendimus, kad būtų palaikoma optimali darbo temperatūra, ypač regionuose, kur vyrauja ekstremalios oro sąlygos. Šilumos išsklaidymui valdyti dažnai įmontuojamos aušinimo plokštės arba šiluminės pagalvėlės.
Patvarumas ir apsauga: išorinis akumuliatoriaus korpuso korpusas turi būti patvarus ir atsparus smūgiams, vibracijai ir aplinkos veiksniams, pvz., vandeniui ir dulkėms. Daugelis gamintojų renkasi ABS plastiką dėl ilgaamžiškumo, kainos ir gamybos paprastumo. Be to, integruotos apsauginės grandinės ir saugikliai, kad būtų išvengta viršsrovių, perkrovimo ir trumpųjų jungimų, o tai padidina bendrą E-dviračio akumuliatoriaus saugumą.
Kokybės kontrolė ir testavimas
Labai svarbu užtikrinti e-dviračių ličio jonų akumuliatorių kokybę ir saugumą. Griežtos kokybės kontrolės priemonės įgyvendinamos kiekviename gamybos proceso etape. Tai apima atskirų elementų įtampos ir varžos patikrinimą, surinkimo vienodumo užtikrinimą ir patikrinimą, ar akumuliatoriaus valdymo sistema (BMS) veikia tinkamai.
Galutinis bandymas apima pakuotės veikimo įvertinimą įvairiomis sąlygomis, įskaitant įkrovimo ir iškrovimo ciklus, terminius bandymus ir talpos bandymą. Tikslas – užtikrinti, kad akumuliatorius atitiktų aukščiausius našumo, patikimumo ir saugos standartus.
E-dviračių baterijų gamybos tendencijos
E-dviračių baterijų pramonė ir toliau diegia naujoves, siekdama pagerinti energijos tankį, sumažinti svorį ir didinti saugumą. Gamintojai tiria naujas akumuliatorių chemines medžiagas, tokias kaip ličio geležies fosfatas (LiFePO4), kuris užtikrina puikų terminį stabilumą ir ilgesnį ciklo tarnavimo laiką. Be to, norėdami sumažinti poveikį aplinkai, gamintojai taiko tvarią praktiką, įskaitant baterijų perdirbimą ir energiją taupančius gamybos būdus.
Kita esminė tendencija – spartaus įkrovimo technologijų plėtra, kurios žymiai sumažina E-dviračio akumuliatoriaus įkrovimo laiką. Augant elektrinių dviračių paklausai, šios naujovės vaidins lemiamą vaidmenį gerinant bendrą e-dviračio patirtį.
Išvada
Ličio jonų akumuliatorius yra esminis bet kurio e-dviračio komponentas, o jo projektavimas ir gamybos procesas yra būtini norint sukurti didelio našumo, patikimą ir saugų gaminį. Suprasdami pagrindinius žingsnius, susijusius su elektroninių dviračių baterijų gamyba – nuo elementų rūšiavimo ir surinkimo iki pažangių baterijų valdymo sistemų integravimo, gamintojai gali gaminti baterijas, kurios maitina naujos kartos elektrinius dviračius. Dėl nuolatinės baterijų technologijos pažangos elektroninių dviračių ateitis atrodo šviesesnė nei bet kada anksčiau.
